Memilih sudut sinar yang salah pada lampu sorot LED tidak hanya mengubah 'seberapa lebar cahaya yang masuk.' Ini juga mengubah keseragaman, risiko silau, tumpahan/pelanggaran cahaya, jarak tiang, dan berapa banyak perlengkapan yang Anda perlukan untuk mencapai tingkat target.
Panduan ini ditulis untuk pembeli pada tahap pengambilan keputusan—distributor dan tim proyek yang memerlukan cara khusus untuk memilih optik lampu sorot untuk lapangan olahraga/ , tempat parkir stadion , dan tempat logistik.

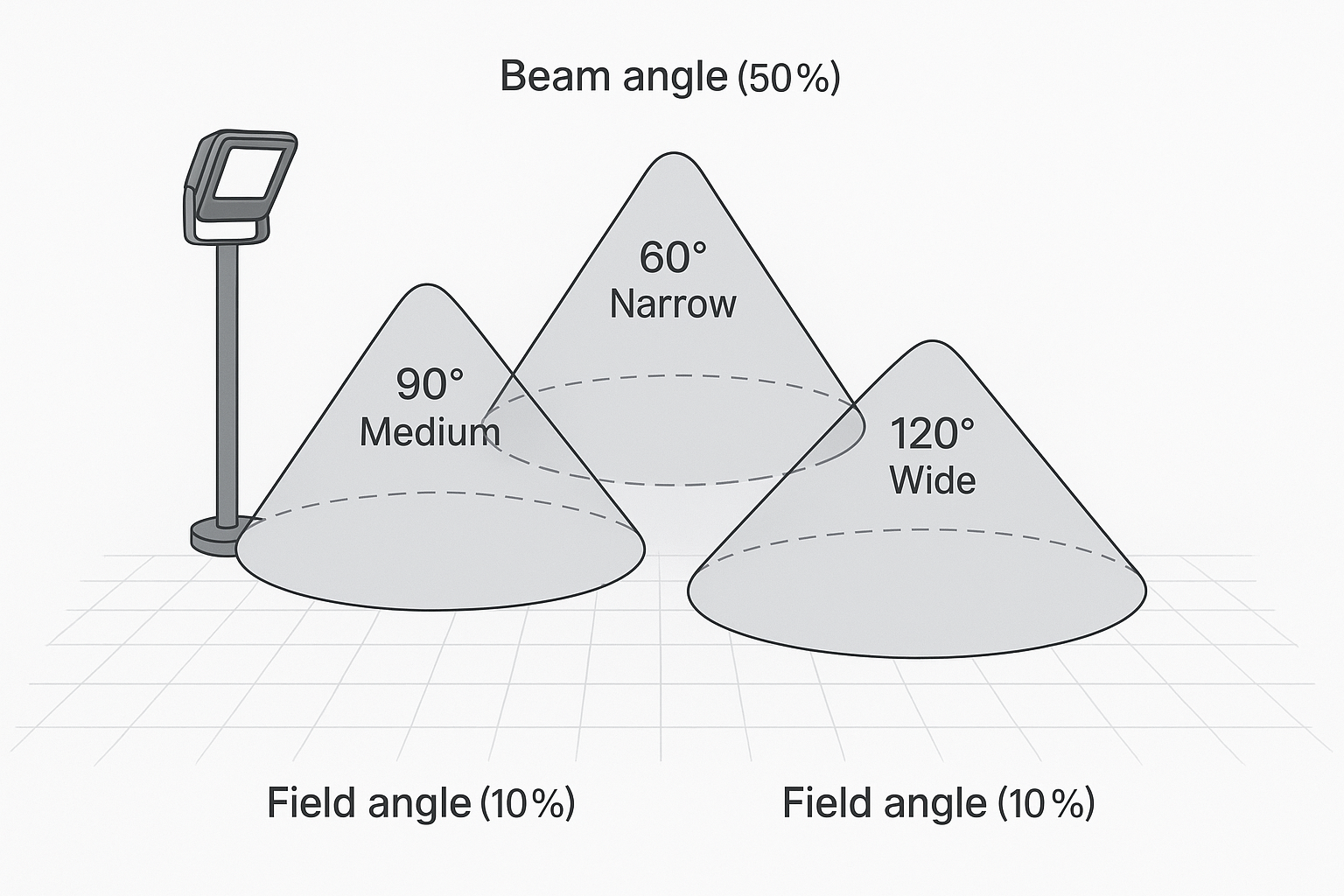

Sudut pancaran adalah kerucut di mana intensitas cahaya turun hingga sekitar setengah dari nilai puncaknya. Itu berguna—tapi itu bukan keseluruhan cerita.
Dua perlengkapan dengan 'sudut pancaran yang sama' dapat berperilaku berbeda karena:
Desain optik (simetris vs asimetris)
Sudut bidik/miring (terutama dalam olahraga dan pencahayaan perimeter)
Pelindung/pemutusan (kontrol silau dan tumpahan)
Sudut bidang (tepi luar balok yang lebih lembut)
Ringkasan praktis dari Beyond LED Technology menjelaskan perbedaan antara sudut pancaran (50%) dan sudut bidang (10%) dalam artikel mereka tentang sudut pancaran vs sudut bidang (50% vs 10%) . Saat Anda mencoba mencegah silau dan gangguan cahaya, 'tepi lembut' penting.
Jika Anda mencari bagan sudut pancaran cahaya banjir cepat , perlakukan itu seperti titik awal—bukan jawaban akhir. Keputusan sebenarnya adalah 'Apakah optik ini mengenai area target tanpa menimbulkan silau atau tumpah setelah dipasang dan diarahkan?'
Tip Pro : Untuk proyek luar ruangan, jangan setujui optik yang hanya menggunakan sudut pancaran. Mintalah IES/fotometrik dan verifikasi tumpahan, silau, dan keseragaman dalam tata letak.
Jika Anda memerlukan cara cepat untuk memperkirakan sudut balok vs tinggi pemasangan (yaitu, seberapa besar tapak balok seiring bertambahnya tinggi tiang), gunakan perkiraan umum:
Diameter penyebaran balok (D) ≈ 2 × H × tan(θ/2)
Dimana H adalah tinggi pemasangan dan θ adalah sudut pancaran.
Contoh: pada ketinggian pemasangan 10 kaki dengan sinar 60°, contoh kerja Beyond LED Technology menunjukkan tapak dengan diameter sekitar 11,5 kaki menggunakan D = 2 × H × tan(θ/2).
Batasan penting:
Perkiraan ini mengasumsikan kerucut sederhana pada bidang datar.
Ini tidak menggantikan tata letak fotometrik (terutama untuk distribusi asimetris).
Sudut bidik mengubah tempat tapak kaki itu mendarat.
Jika proyek berada dalam tahap 'siap untuk ditentukan', pemilihan sudut pancaran harus dimulai dengan masukan berikut:
Ketinggian pemasangan (tinggi tiang + kemunduran perlengkapan)
Geometri area target (panjang/lebar + titik dimana cahaya diperbolehkan mendarat)
Lokasi tiang dan batasan jarak (tiang lama vs tiang baru)
Kendala silau dan tumpahan (tetangga, jalan, garis pandang pemain)
Target tingkat pencahayaan dan ekspektasi keseragaman (keamanan lokasi vs permainan kompetisi)
Preferensi pola distribusi (simetris vs lemparan ke depan/asimetris)
Jika Anda menyalakan tempat parkir, panduan KEOU aktif Dasar-dasar sudut dan jarak sinar tempat parkir juga menyoroti mengapa pilihan sinar dan jarak harus direncanakan bersama-sama (tidak terpisah).
Anda akan melihat banyak versi 'bagan sudut pancaran lampu sorot' secara online. Untuk klasifikasi cepat, rentang referensi KEOU adalah:
Sinar sempit: 10–30°
Sinar sedang: 30–60°
Sinar lebar: 60–120°
Kisaran tersebut muncul di artikel KEOU di rentang sudut pancaran sempit vs sedang vs lebar.
Untuk sebagian besar keputusan sudut pancaran lampu sorot LED luar ruangan , Anda akan memilih di dalam zona sedang hingga lebar—tetapi Anda akan sering menggunakan sinar yang lebih rapat dalam olahraga atau lemparan perimeter yang mengutamakan kontrol.
Bagian ini sengaja dibuat praktis: jika Anda mencari sudut pancaran cahaya banjir untuk penerangan lapangan olahraga , Anda biasanya mencoba menyeimbangkan tiga hal—keseragaman pada permukaan permainan, kontrol silau untuk garis pandang, dan menjaga cahaya tetap berada di dalam garis batas.

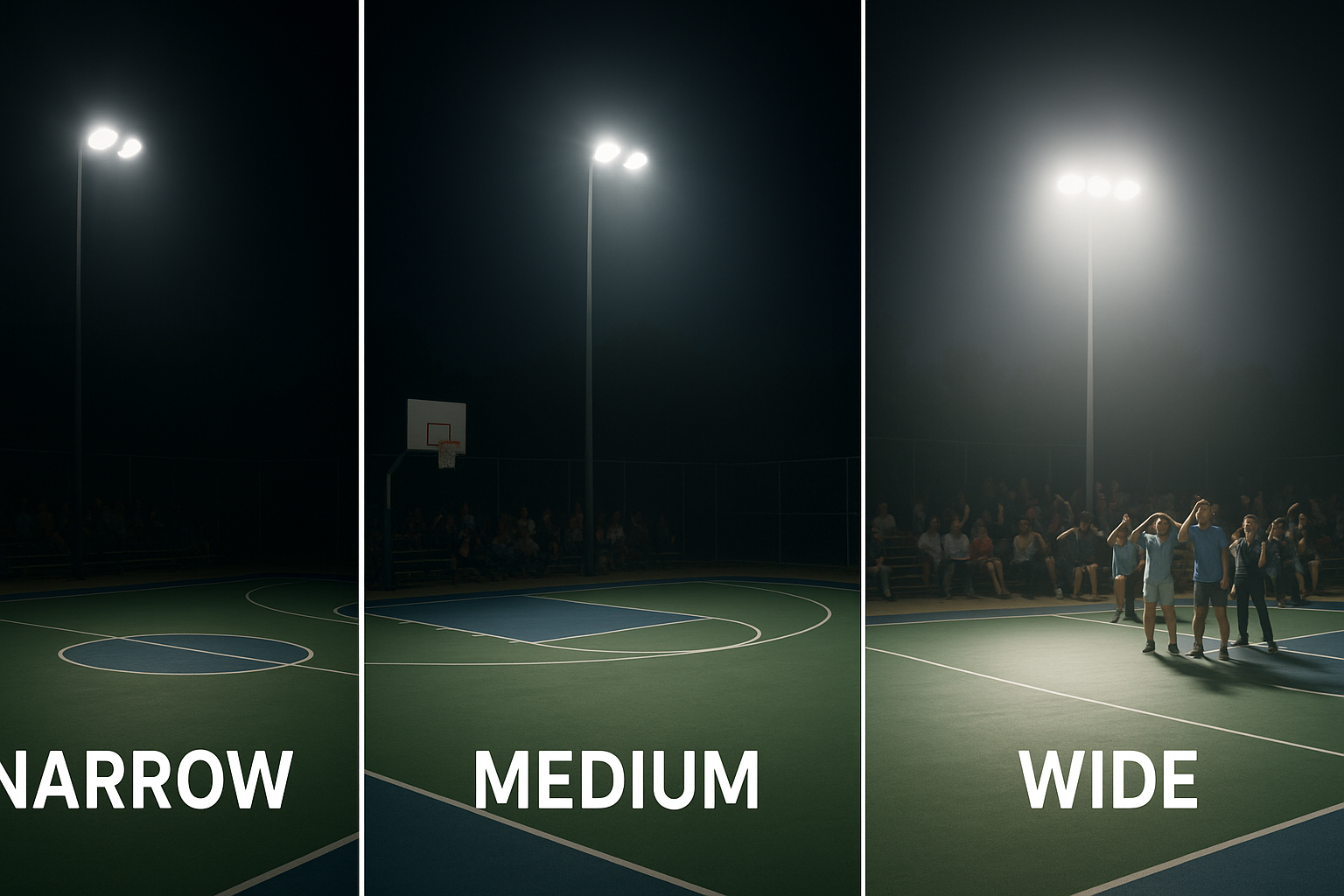

Pencahayaan olahraga adalah penyebab kesalahan sudut pancaran menjadi mahal. Pemain dan penonton peka terhadap silau, dan Anda sering kali melakukan lemparan jauh dengan titik sasaran tertentu.
Gunakan sinar yang lebih rapat atau sedang untuk titik bidik lemparan jauh yang Anda inginkan intensitas dan tumpahannya terkendali.
Gunakan sinar yang lebih lebar hanya jika Anda dapat memastikan (melalui tata letak) bahwa Anda tidak menimbulkan silau pada garis pandang atau membuang lumen di luar area bermain.
Silau panas di dekat tiang atau pada sudut pandang tinggi
Pendaratan ringan di luar batas lapangan/lapangan
Kutub terang + zona tengah redup (keseragaman buruk)
Titik terang terang dengan celah gelap di antara titik bidik
Ketergantungan yang berlebihan pada lebih banyak perlengkapan hanya untuk memperlancar keseragaman
⚠️ Peringatan : Proyek olahraga jarang berhasil dengan keputusan 'hanya sudut pancaran'. Memerlukan diagram bidik IES + dan memvalidasi keseragaman dan risiko silau sebelum menyelesaikan optik.
Tempat parkir berkaitan dengan jarak pandang yang aman, keseragaman, dan pengendalian pelanggaran ringan. Modus kegagalan yang paling umum adalah memilih sinar yang 'cukup lebar' namun tumpah dengan buruk—atau memilih sinar sempit yang menghasilkan garis-garis terang/redup.
Banyak desain parkir menggunakan bahasa distribusi (sering digambarkan sebagai pola 'Tipe II/III/IV/V') karena Anda mencoba membentuk cahaya sesuai geometri (baris, tepi, pulau). Halaman pemilihan tempat parkir KEOU merangkum bagaimana pola distribusi yang berbeda diterapkan dalam panduan yang sama yang dirujuk sebelumnya.
(Halaman yang sama juga menggunakan hubungan jarak umum S = H × tan(θ/2) untuk menghubungkan tinggi pemasangan, sudut sinar, dan jarak perlengkapan—berguna sebagai pemeriksaan perencanaan cepat, kemudian validasi dengan fotometrik.)
Gunakan ini sebagai pemetaan praktis:
Cakupan baris/area: biasanya balok berukuran sedang hingga lebar, dipilih untuk menjaga keseragaman antar tiang
Kontrol perimeter/tepi: distribusi lemparan ke depan yang lebih terkontrol untuk mengurangi tumpahan di luar batas properti
Pulau/kutub pusat: distribusi simetris dapat berfungsi, tetapi pastikan Anda tidak menyia-nyiakan keluaran di tempat yang tidak diperlukan

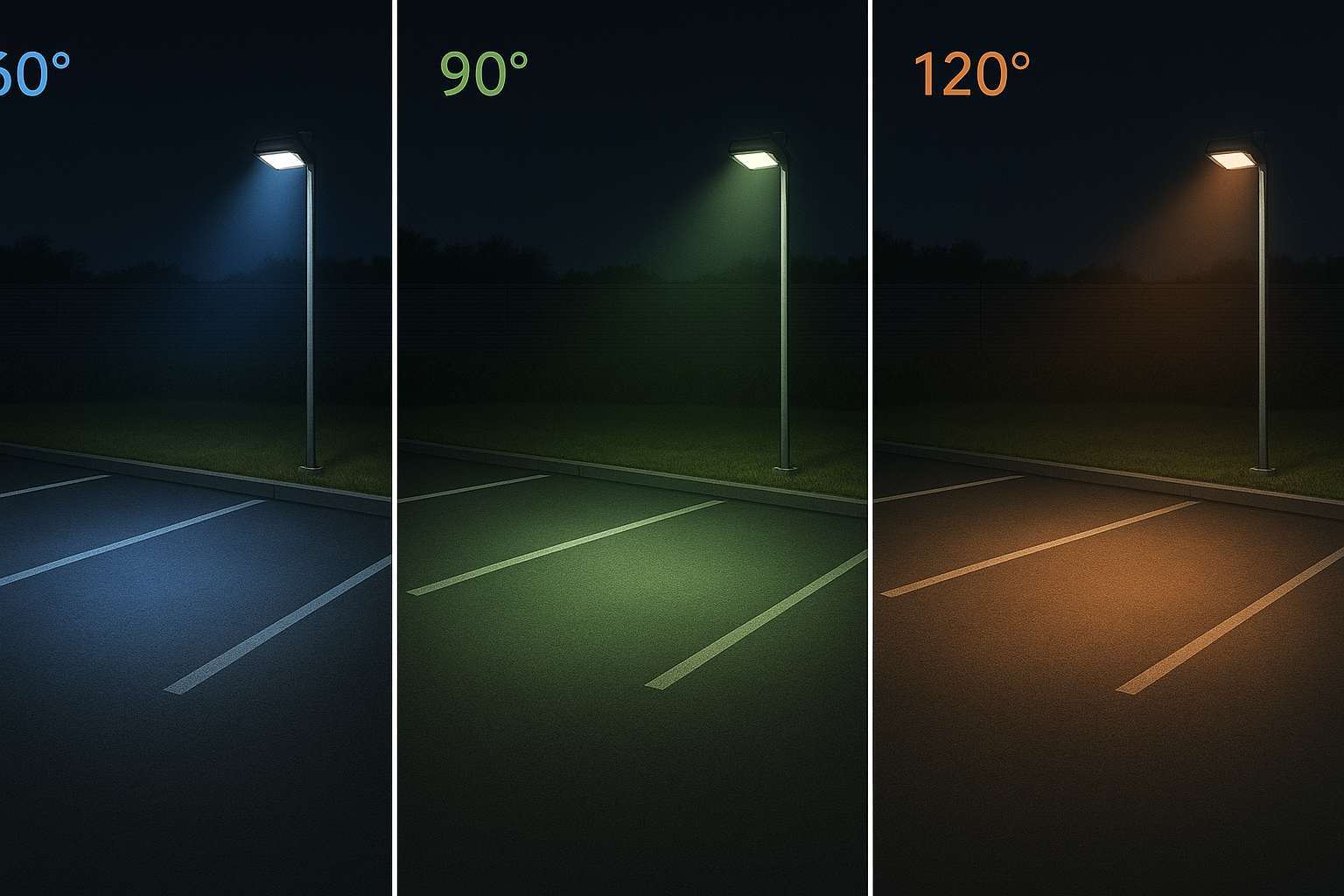

60° : digunakan saat Anda memerlukan kontrol lebih besar (lemparan lebih lama, batasan penempatan lebih ketat, atau kontrol tumpahan lebih kuat), dan Anda dapat membidik dengan tepat.
90° : pilihan umum 'area umum' ketika jarak tiang dan ketinggian mendukung tumpang tindih yang baik.
120° : gunakan dengan hati-hati—membantu untuk cakupan yang luas pada ketinggian pemasangan yang lebih rendah atau saat Anda memerlukan penyebaran yang sangat luas, namun mudah menyia-nyiakan cahaya dan meningkatkan tumpahan dan silau jika optik/pemutusan tidak dikontrol.
Pilihan yang tepat bergantung pada ketinggian dan jarak—bukan hanya preferensi. Pemeriksaan kewarasan yang cepat adalah memperkirakan tapak menggunakan perkiraan diameter di atas, lalu mengonfirmasinya dengan tata letak berbasis IES.

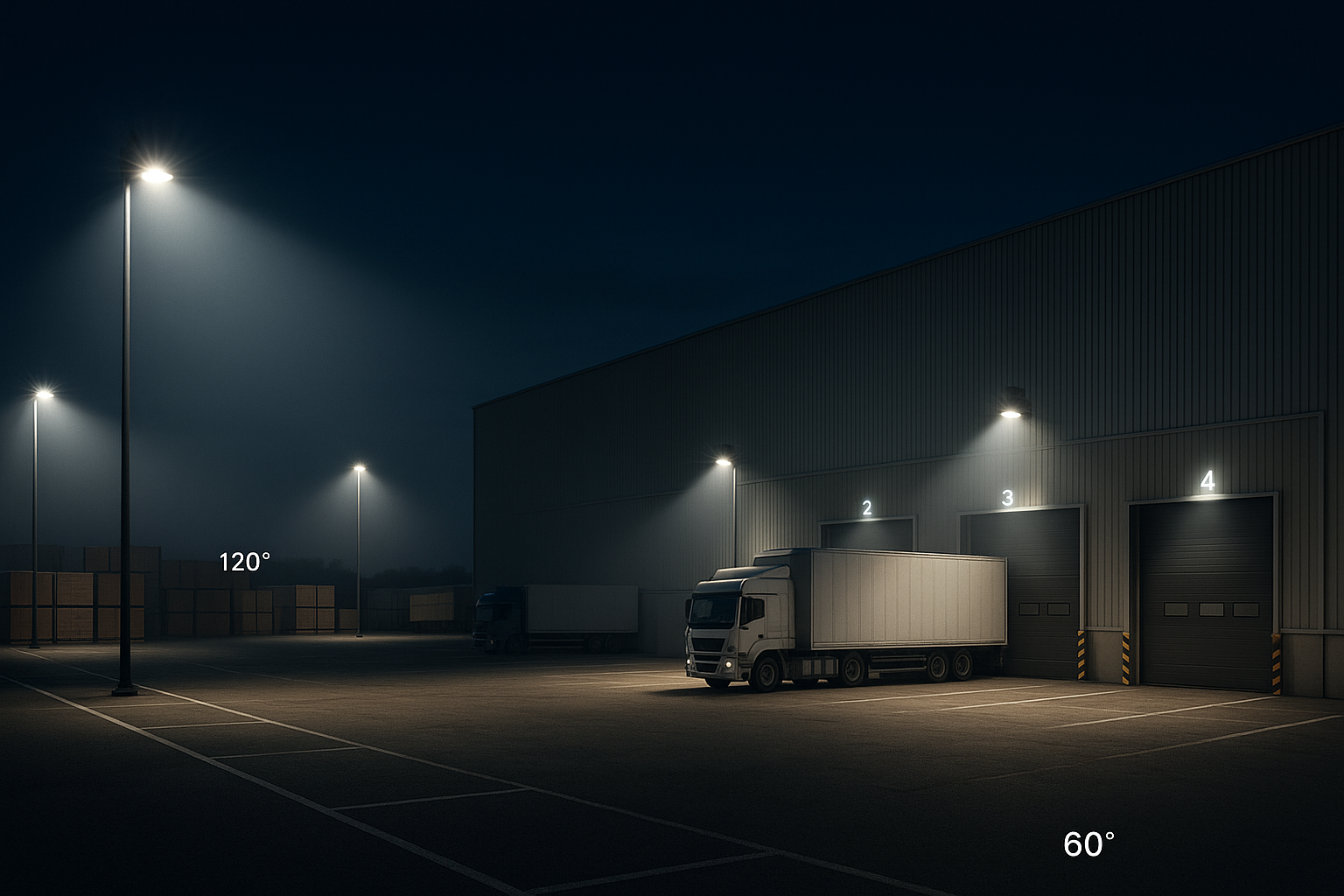

Tempat logistik dan area gudang luar ruangan menggabungkan dua kebutuhan:
Cakupan luas untuk keselamatan dan navigasi
Kontrol untuk menghindari silau ke garis pandang pengemudi dan tumpah ke properti yang berdekatan
Pilih balok berukuran sedang hingga lebar untuk pencucian umum ketika ketinggian pemasangan lebih tinggi dan Anda perlu tumpang tindih.
Gunakan sinar yang lebih terkontrol (atau distribusi asimetris) saat Anda menerangi tepian, ruang pemuatan, atau jalur berkendara yang memerlukan pengendalian tumpahan.
Panduan industri dari Hyperlite membahas bagaimana jenis penyebaran sinar NEMA digunakan untuk cakupan area dan pengendalian tumpahan dalam artikel mereka di Jenis penyebaran sinar NEMA dan pengendalian tumpahan . Meskipun contoh-contohnya berfokus pada pertanian, logika tumpahan/silau dapat diterapkan dengan baik pada pencahayaan halaman.
Jika Anda memilih sudut tanpa mempertimbangkan jarak tiang dan membidik, Anda sering kali terlambat menambahkan perlengkapan untuk menambal zona gelap.
Jika situs memiliki tetangga, jalan, atau garis pandang pemain, 'lebar' tanpa batas/pelindung adalah penghasil keluhan yang dapat diprediksi.
Optik yang sempit dapat terlihat cerah di atas kertas namun menciptakan kontras yang tajam dan titik panas kecuali penempatan, tumpang tindih, dan pembidikan dikontrol dengan baik.
Proyek tahap pengambilan keputusan harus memperlakukan hal ini sebagai hal yang tidak dapat dinegosiasikan:
File IES/fotometri untuk optik yang diusulkan
Simulasi tata letak dengan ketinggian tiang, kemunduran, dan bidikan Anda
Beberapa pilihan sinar (sehingga Anda dapat menyesuaikan desain alih-alih mendesain ulang)
Opsi pelindung/pemutusan ketika silau atau tumpahan merupakan hal yang sensitif
Konfirmasi konsistensi (perilaku optik yang sama di seluruh SKU/batch yang Anda kutip)
Jika tim Anda membutuhkan referensi cepat tentang bagaimana lampu sorot dibandingkan dengan pencahayaan gaya 'spot' yang lebih sempit, penjelasan KEOU tentang rentang sudut pancaran lampu sorot vs lampu sorot adalah dasar yang berguna.
Jika Anda memiliki proyek yang sedang dikerjakan (lapangan olah raga, tempat parkir, atau halaman), jalur tercepat adalah mengirimkan:
ketinggian pemasangan + lokasi tiang
sketsa situs sederhana (atau CAD/PDF)
area target + zona larangan tumpah
Kemudian kami dapat merekomendasikan sudut/distribusi pancaran sinar dan menyediakan fotometrik yang dapat Anda gunakan untuk pengiriman.
CTA: Kontak KEOU Lighting untuk meminta opsi sinar + dukungan IES/fotometrik untuk paket penawaran Anda.
