Panduan Terbaik Untuk Kawalan Pencahayaan Luaran Pintar

Jika anda merancang atau menaik taraf pencahayaan tapak, perkara yang paling sukar selalunya ialah tidak memilih luminair—ia memilih pendekatan kawalan yang benar-benar berfungsi di luar rumah, kekal andal dalam cuaca dan memenuhi kod. Panduan ini memberi anda laluan yang pantas dan praktikal ke pilihan yang betul. Kami akan memetakan senario biasa—jalan dan tempat letak kereta perbandaran, kampus dan halaman, fasad seni bina dan teres/kolam kediaman—kepada keluarga kawalan yang sesuai: 0–10V/1–10V, DALI‑2/D4i, DMX512‑A, PWM, fasa-jaringan wayar dan ZiMag moden seperti jerat dan ZiMag

Niat utama: membantu anda memilih dan melaksanakan kawalan pencahayaan luar pintar yang mengimbangi keupayaan, kos, kebolehpercayaan dan pematuhan. Tiada gembar-gembur vendor—hanya cara kepingan itu sesuai bersama.

1. Peta keputusan pantas: pilih mengikut senario, skala dan keperluan

Jadual di bawah menjajarkan senario luar biasa dengan keluarga kawalan yang disyorkan dan 'mengapa.' Gunakannya sebagai penapis pertama anda, kemudian lompat ke bahagian yang berkaitan untuk pendawaian, penderia dan pentauliahan khusus.

Senario	Keluarga kawalan yang disyorkan	Mengapa ia sesuai	Berjaga-jaga
Jalan-jalan perbandaran dan tempat letak kereta yang luas	Bas DALI‑2/D4i dengan soket pintar (ANSI C136.41) atau nod Zhaga‑D4i; 0–10V mudah untuk pengezonan bajet	Pengalamatan per-fixture, telemetri untuk penyelenggaraan, kebolehtukaran foto/nod berasaskan standard	Integriti bas, pengalamatan/pentauliahan, tahap perlindungan lonjakan
Kampus dan kawasan perindustrian	DALI‑2/D4i untuk kawalan kawasan/kumpulan; campurkan dengan 0–10V di mana maklum balas tidak diperlukan	Pengumpulan dan diagnostik yang fleksibel merentas banyak tiang/bangunan	Pembumian/ikatan, amalan pendawaian jangka panjang, pengurangan selepas jam dipacu kod
Fasad seni bina dan kesan warna	DMX512‑A	Kawalan warna dan kesan berbilang saluran yang tepat	Pengkabelan/penamatan RS‑485; kalis cuaca; pengasingan/pengulang
Patio kediaman, kolam renang, fasad (retrofit)	Fasa-potong/TRIAC jika pemandu dinilai; sebaliknya 0–10V; untuk adegan apl/suara gunakan Zigbee atau Thread/Matter	Pendawaian semula minimum; dimmer biasa; adegan pintar tanpa panel yang kompleks	Keserasian/kerlipan pemandu; nod berkadar luar; liputan mesh
Landskap dan jalur voltan rendah (12–24 VDC)	Pengawal/pemandu PWM	Kawalan kecerahan mudah untuk larian jalur dan landskap	PWM frekuensi tinggi untuk mengurangkan artifak yang boleh dilihat; Kepungan bertaraf IP

2. Primer protokol yang sebenarnya anda akan gunakan di luar rumah

Gunakan bahagian ini sebagai model mental yang cepat. Kemudian lompat ke bab senario untuk perincian pendawaian, penderia dan pentauliahan.

2.1. Analog 0–10V lwn 1–10V

0–10V boleh malap ke tahap cahaya yang sangat rendah (selalunya 'malap-ke-gelap,' bergantung kepada pemandu), manakala 1–10V biasanya memegang ~10% minimum. Di luar, larian kabel yang panjang dan bunyi elektrik boleh mengganggu kawalan rendah, jadi pendawaian dan bahan pelindung yang bersih.

Untuk tingkah laku praktikal dan primer pendawaian, lihat Smarts Electronics' apakah perubahan antara 0–10V, 1–10V, dan 10V PWM pemalapan.

2.2. DALI‑2 dan D4i

DALI‑2 mengetatkan kesalingoperasian berbilang vendor dan menyeragamkan peranti input. D4i menambah data dan kuasa intra-luminair supaya lekapan boleh berkongsi penggunaan tenaga, status dan diagnostik serta boleh menghidupkan penderia/pengawal yang boleh dipasang—berguna untuk penyelenggaraan luar.

Perikatan DALI meringkaskan keupayaan ini dalam DALI sekilas pandang.

2.3. DMX512‑A

Untuk fasad dan kesan warna, DMX512‑A ialah lalai kerana ia memberikan kawalan berbilang saluran yang tepat. Ia menunggang pada RS‑485, mestilah dirantai daisy (tiada bintang), menggunakan kabel 120 Ω dan memerlukan terminator 120 Ω pada peranti terakhir.

Untuk pendawaian praktikal, lihat eldoLED Cara menyambungkan sistem DMX dan ESTA/USITT indeks dokumen yang diterbitkan.

2.4. PWM untuk jalur voltan rendah

Pengawal PWM mengubah kitaran tugas hidup/mati untuk menetapkan kecerahan, dan ia biasa untuk larian landskap dan jalur 12/24 V. Di luar, pereka sering memilih PWM frekuensi lebih tinggi untuk mengurangkan artifak yang boleh dilihat dan jalur kamera—tetapi anda harus mengesahkan kelipan dengan instrumentasi di tapak.

2.5. Peredupan potong fasa

Peredupan fasa-potong atau TRIAC boleh berguna dalam pengubahsuaian kediaman apabila anda perlu mengekalkan pendawaian voltan talian sedia ada dan dimmer dinding. Keserasian bergantung sepenuhnya pada pemandu; banyak lekapan luar lebih suka 0–10V atau DALI untuk mengelakkan kelipan, jadi sahkan penilaian pemandu sebelum menyatakan.

3. Pertimbangan pertama di luar: membinanya untuk tinggal di luar

Kegagalan kawalan luar jarang datang daripada pilihan protokol sahaja. Ia datang daripada air, lonjakan, amalan pendawaian yang buruk, dan pentauliahan yang tidak lengkap. Gunakan pusat pemeriksaan di bawah sebagai garis dasar anda.

3.1. Perlindungan cuaca dan ketahanan

Pilih lekapan, pemacu dan penutup dengan penarafan yang sesuai—IP65–IP66 ialah garis dasar biasa untuk lampu tiang dan kotak simpang di tapak terdedah. Pastikan konduktor kawalan voltan rendah diasingkan daripada sesalur untuk mengurangkan gangguan; DMX dan analog 0–10V kedua-duanya lebih gembira apabila anda mengelakkan larian selari yang panjang dengan kuasa.

Jika anda menggunakan DMX di luar, eldoLED Cara pendawaian sistem DMX termasuk pengasingan praktikal dan panduan pendawaian.

3.2. Perlindungan lonjakan

Kilat dan transien grid menghukum LED luar. Banyak keluarga luar menawarkan peranti perlindungan lonjakan 10 kV/10 kA sebagai standard, dengan pilihan untuk 20 kV/10 kA di tapak yang lebih keras. Gambaran keseluruhan Signify menunjukkan penilaian SPD biasa dan tempat SPD luaran boleh ditambah: Peranti perlindungan lonjakan Philips untuk sistem LED luaran.

3.3. Antara muka sedia pintar

Untuk luminair jalan dan kawasan, bekas kunci pintal ANSI C136.41 7-pin menambah pin isyarat voltan rendah supaya anda boleh memasang kawalan foto atau nod rangkaian. TE Connectivity meringkaskan jangkaan mekanikal dan elektrikal dalam Lembaran data bekas pemalap LUMAWISE Endurance N.

Modul bawah lampu sering menggunakan antara muka Zhaga Book 18; Gambaran keseluruhan Zhaga menerangkan cara Buku 18 dan Zhaga‑D4i menyokong modul plug‑and‑play: Antara muka pintar antara luminair luar dan modul penderiaan/komunikasi.

3.4. Keluarga lekapan dan penilaian IP

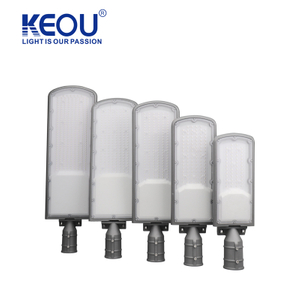

Banyak pengeluar menawarkan lampu limpah luar IP66 dan ruang tinggi bertutup sesuai untuk tapak yang sukar. Untuk rujukan visual pantas mengenai kepungan biasa dan pendekatan pengedap, anda boleh menyemak imbas Lampu limpah IP66 KEOU Lighting . Anggap halaman produk sebagai titik permulaan untuk gaya kepungan—kemudian sahkan antara muka kawalan dan spesifikasi lonjakan dalam dokumentasi pemacu.

3.5. Asas pematuhan

Di kebanyakan bidang kuasa AS, lampu luar komersial mesti dimatikan apabila siang hari tersedia (selalunya melalui fotosel) dan mengurangkan output selepas tidak aktif di zon tertentu (seperti tempat letak kereta). Untuk konteks, lihat ASHRAE's Perubahan pencahayaan dalam ASHRAE/IES 90.1‑2022 dan DOE Gambaran keseluruhan peruntukan komersial IECC 2021 , kemudian sahkan edisi yang diterima pakai secara tempatan.

4. Jalan perbandaran dan tempat letak kereta yang luas: kawalan setiap perlawanan yang berskala

Apabila anda menyalakan jalan raya dan tempat letak kereta yang besar, dua soalan mendominasi: bolehkah anda memantau lekapan secara individu, dan bolehkah anda menyelenggaranya dengan cekap? Itulah sebabnya DALI‑2 dengan pemandu D4i mempunyai momentum di luar. Setiap luminair menjadi aset yang boleh dialamatkan yang boleh melaporkan penggunaan tenaga, status pemacu dan sumber cahaya serta masa jalan, yang menyuap aliran kerja penyelenggaraan. Perikatan DALI menerangkan data D4i dan peruntukan kuasa dalam DALI sekilas pandang.

4.1. Topologi dan antara muka

Pada tiang, bekas ANSI C136.41 7-pin selalunya menjadi hos kawalan foto atau nod rangkaian yang menghubungkan ekosistem DALI atau D4i anda ke hujung kepala. Di bawah lampu, soket Zhaga Book 18 mendayakan modul sensor dan komunikasi yang kecil dan boleh diganti.

4.2. Penderia dan automasi

Gunakan jadual astronomi untuk garis dasar dan fotosel yang boleh diramal untuk tindak balas siang hari khusus tapak. Untuk pemotongan dan keselamatan tenaga selepas waktu, penderiaan gerakan lapisan (PIR atau gelombang mikro) turun dan muncul semula pada pengesanan—ditala kepada had kod setempat.

4.3. Petunjuk kebolehpercayaan

Tentukan SPD (selalunya minimum 10 kV/10 kA; pertimbangkan 20 kV/10 kA dalam grid utiliti berat ribut atau terdedah), ikuti amalan pembumian dan ikatan yang baik, dan asingkan kawalan voltan rendah daripada sesalur kuasa untuk memastikan bas senyap.

4.4. Di mana 0–10V masih sesuai

Jika belanjawan adalah ketat dan anda hanya memerlukan pengezonan (bukan maklum balas setiap lekapan), 0–10V analog boleh berfungsi—hanya mengambil kira penurunan voltan, perisai dan gelagat tahap minimum pada jangka masa panjang.

5. Kampus dan kawasan industri: kumpulan fleksibel tanpa sakit kepala

Kampus mencampurkan kawasan letak kereta, laluan pejalan kaki, dok dan apron pemuatan. DALI‑2 dan D4i boleh menyediakan tulang belakang yang konsisten untuk kumpulan dan kawalan pemandangan merentasi tepi bangunan dan nod luar, sambil masih memberikan anda diagnostik tahap lekapan. Jika maklum balas tidak diperlukan, anda boleh menggabungkan dalam zon 0–10V untuk memastikan kos seni bina seimbang.

5.1. Seni bina praktikal yang kekal boleh diselenggara

Gunakan DALI di mana anda memerlukan pengumpulan, adegan dan diagnostik merentas banyak lekapan. Gunakan 0–10V di mana anda melakukan 'peredupan mengikut zon' dengan berkesan dan anda tidak memerlukan status setiap lekapan.

5.2. Petua pentauliahan

Rancang pengalamatan mengikut zon, labelkan kotak simpang dengan segmen bas dan sahkan integriti bas sebelum anda mengelak kandang. Untuk pemeriksaan, dokumentasikan pencahayaan siang hari dan tetapan pengurangan selepas waktu; Slaid IECC DOE dan ringkasan ASHRAE menawarkan konteks peringkat tinggi untuk jangkaan kawalan luaran biasa.

6. Fasad seni bina dan kesan landskap: DMX512‑A mengawal persembahan

Untuk hotel, tapak budaya dan dinding ciri, anda memerlukan warna pudar yang licin, pencampuran saluran yang tepat dan adegan yang boleh diulang. Itulah DMX512‑A.

6.1. Peraturan pendawaian yang penting

Layan DMX seperti mana-mana sistem RS‑485: gunakan kabel DMX terlindung 120 Ω, peranti rantai daisy (elakkan topologi bintang), tamatkan peranti terakhir dengan 120 Ω, dan labelkan alam semesta dan alamat. eldoLED Cara mendawai sistem DMX ialah teman medan pepejal, dan ESTA/USITT DMX512‑Indeks dokumen yang diterbitkan berguna untuk asal standard.

6.2. Khusus luar

Letakkan pengawal dan pembahagi dalam kepungan bertaraf IP, gunakan penyambung yang dimeterai cuaca, tambah pengasingan atau pengulang apabila anda menghampiri had panjang larian atau beban, dan uji integriti isyarat sebelum anda menutup kotak. Ia patut diulang: rantai daisy, jangan bintang.

6.3. Corak hibrid yang mengurangkan sakit kepala

Adalah lazim untuk menghidupkan/mematikan garis dasar atau memalapkan melalui fotosel atau penjadualan astronomi dan kesan warna tindanan melalui DMX hanya apabila diperlukan. Pemisahan itu mengurangkan masa jalan DMX dan memudahkan penyelesaian masalah.

7. Patio kediaman, kolam renang dan fasad: pastikan ia ringkas—dan benar-benar pintar

Kawalan luar kediaman kebanyakannya mengenai kebolehpercayaan dan kemudahan. Sistem terbaik ialah sistem yang masih berfungsi semasa hujan, Wi‑Fi anda sibuk dan anda belum membuka apl selama sebulan.

7.1. Retrofit: simpan pendawaian yang anda ada

Jika pemalap dinding sedia ada dan larian voltan talian mesti kekal, pilih lekapan yang dinilai secara eksplisit untuk pemalapan fasa atau TRIAC. Apabila keserasian goyah—atau anda mahukan pemalapan yang lebih boleh diramalkan—pindah ke pemacu 0–10V yang dikawal oleh dimmer atau jambatan kecil berkadar luar.

7.2. Jerat pintar untuk adegan

Untuk kawalan apl dan suara dengan adegan dan jadual, jerat Zigbee dan Thread/Matter ialah pilihan yang kukuh di luar kerana nod berkuasa talian boleh mengulangi isyarat merentasi halaman anda. Perikatan Standard Ketersambungan Laporan Tahunan CSA 2023 menggariskan momentum ekosistem Zigbee dan Matter.

Kekalkan nod bertaraf luar, rancang liputan mesh (penghala sempadan untuk Thread; pengulang berkuasa untuk Zigbee) dan meminimumkan pergantungan pada Wi-Fi untuk kiraan nod yang besar.

7.3. Siang dan gerakan

Jadual astronomi yang ringkas mungkin semua yang anda perlukan untuk boleh diramal hidup/mati. Tambahkan fotosel apabila litupan awan atau bayang bangunan berdekatan menjadikan cahaya ambien tidak dapat diramalkan. Gunakan PIR atau gerakan gelombang mikro untuk mematikan lampu pada lewat malam dan muncul semula apabila seseorang menghampiri.

8. Landskap dan jalur voltan rendah: PWM dilakukan dengan betul

Sistem landskap voltan rendah memaafkan dalam beberapa cara dan tidak memaafkan dalam cara lain. Bahagian kawalan adalah mudah; butiran pemasangan medan adalah perkara yang menentukan sama ada ia kekal stabil di luar.

8.1. Asas pengawal dan pemandu

Larian landskap 12/24 V dan jalur LED hampir selalu menggunakan pengawal atau pemacu PWM. PWM menetapkan kecerahan dengan menukar kitaran tugas, itulah sebabnya ia sesuai semula jadi untuk jalur dan larian DC.

8.2. Strategi kepungan

Pengawal rumah dalam kotak bertaraf IP dengan kelenjar kabel yang bersih, pastikan larian voltan rendah kemas, dan pastikan sambungan dan penyambung dilindungi daripada air bertakung.

8.3. Kelipan dan tingkah laku kamera

Pereka bentuk selalunya lebih suka PWM frekuensi lebih tinggi untuk mengurangkan artifak yang boleh dilihat dan jalur kamera. Oleh kerana panduan kekerapan berbeza mengikut peranti, uji dengan meter kelipan (contohnya, Pst LM atau peratus kelipan) sebelum anda melakukan tetapan merentas tapak.

9. Corak hibrid dan integrasi yang berfungsi

Tapak berbilang protokol adalah perkara biasa apabila setiap kawasan mempunyai keperluan yang berbeza. Caranya adalah untuk memastikan sempadan pemilikan jelas: satu sistem harus sentiasa bertanggungjawab untuk pencahayaan keselamatan garis dasar dan 'kesan' harus dilapisi di atas.

9.1. DALI untuk pencahayaan kawasan ditambah DMX untuk dinding ciri

Gunakan DALI‑2 atau D4i untuk jalan dan laluan, dan DMX512‑A untuk fasad. Pastikan kabel berbeza dan selaraskan jadual supaya pencahayaan garis dasar adalah bebas daripada sistem kesan.

9.2. Zon 0–10V menyuap kepala berrangkaian

Dalam lot besar, anda boleh mengumpulkan lekapan pada pengawal 0–10V dan menggunakan jambatan kawalan lampu rangkaian untuk menjadualkan zon dan mengumpul telemetri kasar. Ini menjadikan perkakasan mudah sementara masih menambah pengurusan pusat.

9.3. Tindanan wayarles

Di halaman kediaman, simpan PWM voltan rendah untuk jalur tetapi tambah jambatan Zigbee atau Thread/Matter untuk adegan dan alat kawalan jauh, letakkan pengulang berkuasa di tempat yang anda perlukan liputan.

10. Pentauliahan dan penyelesaian masalah: lakukan asas, elakkan kesakitan

Sedikit pemikiran jauh menjimatkan banyak gulungan trak. Gunakan ini sebagai rutin praktikal yang boleh anda serahkan kepada sesiapa yang menugaskan tapak tersebut.

10.1. Pengalamatan dan pelabelan

Untuk DALI, alamat pra-rancang mengikut tiang atau zon dan labelkan kotak simpang dengan segmen bas dan ID nod. Untuk DMX, dokumenkan alam semesta dan alamat permulaan di setiap kepungan.

10.2. Sahkan integriti pendawaian sebelum anda mengelak apa-apa

Pada DALI, periksa voltan bas dan rintangan penebat. Pada DMX, sahkan kesinambungan rantai daisy dan penamatan 120 Ω pada peranti terakhir. Pada 0–10V, ukur voltan kawalan pada lekapan paling jauh untuk memastikan tahap minimum berkelakuan seperti yang diharapkan.

10.3. Penentukuran sensor dan tetapan kod

Tetapkan ambang fotosel dan offset astronomi, kemudian atur program pengurangan selepas waktu untuk memenuhi edisi IECC atau ASHRAE yang diterima pakai. Simpan log pentauliahan untuk pemeriksaan, merujuk kepada ASHRAE Perubahan pencahayaan dalam ASHRAE/IES 90.1‑2022.

10.4. Pemeriksaan lonjakan dan pembumian

Sahkan SPD dipasang pada spesifikasi dan ikatan serta pembumian mengikut panduan OEM pemacu. Gambaran keseluruhan SPD Signify ialah kayu ukur yang baik untuk penilaian luar biasa.

10.5. Jika sesuatu tidak berkelakuan kemudian, asingkan lapisan itu

Mulakan dengan kuasa (pemutus, penyentuh, jadual astronomi). Kemudian semak lapisan kawalan (imbasan dan pengalamatan DALI, penamatan DMX dan penghalaan alam semesta, atau voltan kawalan 0–10V pada lekapan). Akhir sekali, periksa persekitaran (kemasukan lembapan, penyambung berkarat, komponen perlindungan tersandung lonjakan).

11. Gambar kes: perkara yang berfungsi di dunia nyata

• Pengubahsuaian tempat letak kereta komersial. Matlamat: mengurangkan panggilan penyelenggaraan dan tenaga selepas tengah malam. Pendekatan: tukar kepada luminair dengan pemacu D4i, tambah bekas ANSI C136.41 dan muatkan nod rangkaian yang mendedahkan tenaga dan status setiap lekapan. Program jadual astronomi serta langkah turun berasaskan gerakan selepas waktu perniagaan. Keputusan: perancangan penyelenggaraan yang lebih bersih (amaran pemandu mengalir ke hujung kepala), penjimatan selepas jam yang boleh diukur dan penyelesaian masalah waktu malam yang lebih mudah.

• Muka bangunan dan plaza hotel. Matlamat: tema warna malam dengan garis dasar yang boleh dipercayai. Pendekatan: kekalkan pencahayaan tapak pada fotosel + jadual, kemudian tambahkan DMX512‑A universe untuk pencuci muka depan dan nod aksen. Dawai dengan kabel terlindung 120 Ω dalam rantai daisy, tamatkan dengan betul dan asingkan larian lama dengan pengulang. Keputusan: kesan kekal segar tanpa menjejaskan pencahayaan keselamatan garis dasar.

• Kolam dan taman belakang rumah. Matlamat: adegan terkawal apl dengan pendawaian semula minimum. Pendekatan: kekalkan pemalap dinding TR IAC sedia ada untuk litar anjung kecil (bernilai pemacu), gunakan jejaring Zigbee atau Thread/Matter untuk lampu laluan dan jalur (pengawal PWM dalam kotak IP), dan tambah satu nod berkuasa berkadar luar berhampiran pagar untuk meningkatkan liputan. Keputusan: adegan dan pemasa berfungsi dengan pasti di seluruh halaman dengan kawalan suara dan penyelenggaraan terhad kepada pemeriksaan kandang pengawal sekali-sekala.

12. Sumber dan piawaian untuk disimpan

• Keupayaan DALI‑2/D4i dan konsep lekapan 'bersedia pintar' diringkaskan dalam panduan penentu DALI Alliance: DALI sekilas pandang.

• Untuk amalan terbaik pendawaian DMX dan peraturan topologi, lihat panduan eldoLED: Cara menyambungkan sistem DMX dan indeks ESTA/USITT: DMX512‑A dokumen yang diterbitkan.

• Untuk konteks bekas ANSI C136.41, lembaran data TE Connectivity merangkumi jangkaan mekanikal/elektrik: LUMAWISE Endurance N dimming bekas.

• Untuk modul bawah-luminaire Buku 18, lihat gambaran keseluruhan Zhaga: Antara muka pintar antara luminair luar dan modul penderiaan/komunikasi.

• Untuk jangkaan SPD luar dan penilaian biasa, semak gambaran keseluruhan Signify: Peranti perlindungan lonjakan Philips.

• Untuk konteks kod pada kawalan luaran, gunakan ringkasan perubahan pencahayaan ASHRAE 90.1‑2022: Perubahan pencahayaan dalam ASHRAE/IES 90.1‑2022 dan slaid komersial IECC 2021 DOE: Gambaran keseluruhan peruntukan komersial IECC 2021.

• Untuk jejaring kediaman dan konteks ekosistem, laporan CSA 2023 menyentuh tentang Zigbee dan Matter: Laporan Tahunan Connectivity Standards Alliance 2023.

13. Petunjuk akhir sebelum anda spec

Fikirkan 'kawalan lampu luar pintar' sebagai kotak alat. Gunakan DALI‑2/D4i apabila anda memerlukan telemetri setiap lekapan dan aliran kerja penyelenggaraan boleh berulang. Jangkau untuk DMX512‑A apabila ringkasan menyatakan warna dan kesan. Kekalkan 0–10V untuk pengezonan mudah dan pengubahsuaian; bawa fasa‑cut/TRIAC hanya apabila pemandu dinilai dan pendawaian semula tidak dapat dilaksanakan. Untuk pemilik rumah, jerat Zigbee atau Thread/Matter menjadikan pemandangan dan alat kawalan jauh praktikal—selagi nod dan kandang benar-benar sedia di luar. Paling penting, hormati butiran luar: pengedap IP, SPD, pendawaian bersih dan pentauliahan menyeluruh. Itulah yang menyebabkan lampu terus menyala dan sakit kepala.
