תאורת בריכה חסינת לחות: בחר IP65/IP66/IP67 לפי אזור

אם אי פעם נכשלת במתקן 'עמיד למים' בשלב מוקדם בפרויקט בריכה, זה בדרך כלל לא בגלל שנורות LED לא יכולות להתמודד עם חללים רטובים. הסיבה לכך היא שדירוג ה-IP לא התאים לחשיפה בפועל - ריסוס לעומת קיטור, ניקוי צינורות מול התזות מזדמנות, גשם חיצוני המונע על ידי רוח לעומת עיבוי פנימי.

מדריך זה נותן למפיצים, קבלנים ומפרטים דרך מבוססת-אזור לבחור מנורות תקרה ומחיצות קיר חסינות לחות לבריכות שחייה מקצועיות (נטטוריות), עם רשימת בדיקה קצרה של בקשת הצעה שתוכל להכנס למסמכי הצעה.

1. התחילו עם הכלל שמונע את רוב ההחזרות: סילונים ≠ טבילה

קוד IP הוא דירוג 'הגנה מפני כניסה' דו ספרתי עבור מוצקים ומים (לפי IEC 60529 ). הספרה הראשונה היא הגנת אבק; הספרה השנייה היא הגנת מים. לרענון מהיר על מה ששתי הספרות מייצגות, ראה המדריך של maxon למשמעות של דירוגי IP.

עבור תאורת נטטוריום, שלושה דירוגים מופיעים הכי הרבה. תראה גם דפי מפרט המתארים אור חסין לחות IP65 כקו הבסיס בפרויקטים רבים של אזור רטוב:

• IP65 : אטום לאבק + הגנה מפני סילוני מים (בשימוש נפוץ באזורים חיצוניים ולחים פנימיים)

• IP66 : אטום לאבק + הגנה מפני סילוני מים חזקים יותר (מוזכר לעתים קרובות כדירוג עמיד למים IP66 במפרט התאורה)

• IP67 : אטום לאבק + הגנה מפני טבילה זמנית

הנה הניואנס הקריטי להחלטה: דירוגי IP אינם מצטברים . מתקן שנבדק לטבילה זמנית (IP67) לא נבדק אוטומטית לשטיפת סילון חזקה (IP66), אלא אם כן הוא בעל דירוג כפול במפורש. אם אתה צריך השוואה מעשית, התמוטטות IP65 לעומת IP66 מול IP67 של L-com מציגה זאת בבירור.

נקודת מוצא : בפרויקטים של בריכה, 'אופן ניקוי האזור' (ניגוב מול צינור מול שטיפת סילון) חשוב לעתים קרובות יותר מ'פנים לעומת חיצוני.' ציין IP על סמך שיטת הניקוי.

2. נורות חסינות לחות לבריכות שחייה: קו בסיס דירוג IP (אזורים חיצוניים + רטובים)

עבור רוב גופי התאורה החיצוניים חסיני רטיבות, IP65 הוא קו הבסיס שתראה מכיוון שהוא מכסה איטום אטום לאבק ועמיד בפני סילוני מים. בפרויקטים אמיתיים, צוותים רבים עולים ל-IP66 כאשר מתקנים עשויים להיות חשופים לרסס תכוף, ניקוי אגרסיבי או גשם מונע רוח.

IP67 מוצדק בדרך כלל כאשר מתקנים עשויים להתמודד עם איסוף מים זמני או בתנאים רטובים בצורה יוצאת דופן (אך זכרו: בדיקת טבילה אינה מחליפה בדיקת סילון).

3. יעוד נטטוריום: איזה דירוג IP מתאים לאיזה תרחיש

להלן מסגרת ייעודית מעשית שתוכל להשתמש בה כנקודת מוצא למפרט. תקף תמיד מול קוד החשמל המקומי ו-SOP הניקוי בפועל של הפרויקט.

3.1 אזור 1 - תקרת אולם בריכה מקורה (לחות + אדי כלור)

פרופיל חשיפה : לחות מתמשכת, מחזורי עיבוי, אדים כימיים; בדרך כלל ריסוס ישיר מינימלי אם הוא מותקן גבוה.

יעד IP טיפוסי : IP65 מתאים לעתים קרובות עבור גופי תקרה כאן.

למה : הסיכון הגדול ביותר הוא לא סילון לחץ - זה חדירת אדים, עיבוי ופירוק אטימה לטווח ארוך . זה הופך את העיצוב הכולל של המארז ונקודות הכניסה (אטמים, בלוטות כבלים) להבדל בין חיי שירות ארוכים לבין כשלים של לחות בנהג.

גורמי צורה נפוצים של מתקן

• אורות תקרה מוגנים על פני השטח לגישה ותחזוקה קלה

• גופי קיר אטומים המשמשים כתאורה היקפית במידת הצורך

מה לציין מעבר ל'IP65'

• פרטי מערכת איטום (חומר אטם + עיצוב דחיסה)

• כניסת כבלים ואיכות בלוטות (נקודת כשל תכופה)

• מיקום הנהג ויכולת השירות (כמה מהר ניתן להחליף אותו מבלי לשבור אטמים?)

אם אתה רוצה התייחסות פנימית למתי עדיפות IP65 בחללים פנימיים המועדים לחות/עיבוי, KEOU מסכם את היגיון הבחירה ב המדריך של KEOU לבחירה בין IP20, IP54 ו-IP65.

3.2 אזור 2 - סיפון בריכה / אזור התזה (דירוג IP של תאורת סיפון הבריכה)

פרופיל חשיפה : התזות, ריסוס ישיר מדי פעם, סיכון לשלוליות, בתוספת ניקוי תכוף שעלול להיות כרוך בהורדת צינור.

יעד IP טיפוסי : IP66 כאשר צפויה ירידה בצינור או ריסוס ישיר; IP65 עשוי להתאים בקצוות מוגנים למחצה שבהם הניקוי הוא ניגוב בלבד.

למה : באזור זה, גופים חווים סילונים חוזרים ונשנים מזוויות רבות , לא רק התזות מזדמנות.

איפה מחיצות קיר הגיוניות

• היקפי סיפון, שבילי מחזור וקירות צמודים לתנועה רטובה

• מקומות שבהם אתה צריך תאורת הנחיה עמידה, זוהרת נמוכה ללא גופים תלויים בחלל פעילות

מצב כשל להימנעות : בחירת מוצר IP65, ואז לגלות שהמתקן משתמש בתרסיס חזק יותר במהלך הניקוי. אם לא ניתן לשלוט על נוהלי הניקוי, פרט.

טיפ מקצוען : בקש את שיטת הניקוי במהלך הצעת המחיר. 'ניתוק זרנוק שבועי' ו'שטיפה סילון יומית' משנים את שיחת ה-IP באופן מיידי.

3.3 אזור 3 - מקלחות / חדרי הלבשה (קיטור + התזה)

פרופיל חשיפה : התפרצויות אדים, עיבוי חם, התזות וכימיקלים לניקוי.

יעד IP טיפוסי : מינימום IP65 ; עברו לכיוון IP66 אם המתקנים קרובים להתזת מקלחת ישירה או אם הצוות שוטף את הקירות באופן שגרתי.

למה : קיטור + תנודות טמפרטורה יכולות להוביל לחות לנקודות תורפה לאורך זמן. דירוג ה-IP הנכון עוזר - אך ביצועים לטווח ארוך עדיין תלויים באיכות האיטום ובחומרים.

סוגי מתקנים המתאימים ביותר

• נורות תקרה חסינות רטיבות לתאורה כללית אחידה

• מחיצות צמודות על הקיר בהן אתה צריך מתקנים חזקים וניתנים לשירות במקומות צרים

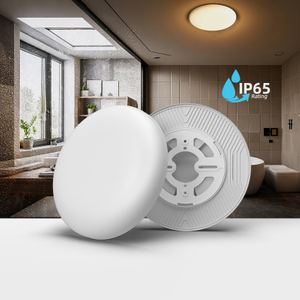

דוגמה לדגם (לעיון) : של KEOU מנורה חסינת לחות עם אהיל כפול (COMI-MP003) מופיעה ב'דירוג עמיד למים IP65' בעמוד המוצר. השתמש בו כנקודת ייחוס כשאתה בונה כתב חומרים, ואשר את גרסת המפרט המדויקת שתציין (CCT, הספק, אפשרויות עדשה/דיור) בגליון הנתונים.

3.4 אזור 4 - חזית חיצונית / שפת בריכה חיצונית (גשם + תרסיס מונע רוח)

פרופיל חשיפה : גשם, אבק, UV ומים מונעי רוח; לפעמים אוויר חופי או מזג אוויר כבד.

יעד IP טיפוסי : IP65 כבסיס; IP66 אם המתקן חשוף ונשטף באופן קבוע; IP67 רק אם צפויה איגום מים או הרטבה יוצאת דופן.

למה : בחוץ, המתקן רואה חשיפה למזג אוויר רב כיווני. אם צוותי תחזוקה שוטפים בלחץ קירות חיצוניים, IP66 הופך לברירת המחדל הבטוחה יותר.

4. בחירה בין תאורת תקרה חסינת רטיבות לעומת מחיצות קיר

בפרויקטים של נטטוריום, אתה בדרך כלל מאזן בין שלושה אילוצים: גישה לתחזוקה, בקרת סנוור ועמידות.

• אורות תקרה מוגנים על פני השטח הם בדרך כלל הפתרון הנקי ביותר לתאורה כללית מכיוון שהם שומרים על פיזור האור אחיד ומפשטים את התחזוקה.

• מחיצות קיר הן לרוב הבחירה המעשית ביותר באזורים בעלי מגע גבוה (מסדרונות מסביב לבריכה, קצוות סיפון, אזורי מעבר) מכיוון שהם חזקים, קלים לשירות ושומרים על מתקנים מהדרך.

התשובה הנכונה היא לעתים קרובות שילוב - מתקנים לתקרה עבור התוכנית הפוטומטרית הראשית, מחיצות להכוונה ואזורים היקפיים בעלי שחיקה גבוהה.

5. רשימת ה- RFQ: מה לבקש (כך שדירוג ה-IP הוא לא רק מספר)

לפני שאתה נועל את ה-BOM, בקש את הפריטים האלה. זה מפחית ציטוטים שגויים ושומר על שיעורי ההחזרה:

1. מפת אזור + גובה הרכבה (תקרת אולם הבריכה מול אזור התזות לעומת מקלחות מול חוץ)

2. שיטת ניקוי לכל אזור (ניגוב, הורדת צינור, שטיפת סילון)

3. דירוג IP יעד לאזור (IP65 / IP66 / IP67) והאם נדרש דירוג כפול

4. נקודות כניסה : סוג בלוטות כבלים, איטום בכניסת חוט ושיטת שירות

5. חומרי עדשה ודיור וכל הערות תאימות כימיות לחומרי ניקוי המשמשים באתר

6. תיעוד : גיליון נתונים + דיאגרמת חיווט; קובץ פוטומטרי/IES במידת הצורך

6. השלב הבא: שלח את תוכנית האזור שלך ואנו נתאים את המפרט לרשימת המשחקים

אם אתה מצטט פרויקט של בריכת שחייה או אזור רטוב, שתף את תוכנית האזור שלך (או פריסה מסומנת פשוטה), גבהי הרכבה ושגרת ניקוי.

KEOU יכול לעזור לך למפות כל אזור לתצורה הנכונה של תאורת תקרה או מחיצות קיר חסינות לחות - ולספק את התיעוד שהחבילה של הצעת המחיר שלך צריכה.

התחל בגלישה טווח המנורות חסינות הלחות של KEOU , ולאחר מכן בקש התאמת מפרט והצעת מחיר עם פרטי הפרויקט שלך.

7. שאלות נפוצות: מפרט תאורת בריכה חסין לחות

ש1: האם IP65 מספיק לתאורה חיצונית חסינת רטיבות?

לעתים קרובות, כן - IP65 הוא קו בסיס נפוץ למיקומים חיצוניים ולחים מכיוון שהוא אטום לאבק ועמיד בפני סילוני מים. אם המתקן יעמוד בפני ריסוס תכוף, ניקוי אגרסיבי או חשיפה למזג אוויר חמור, בדרך כלל מוגדר IP66.

ש 2: האם עלי לבחור ב-IP67 לסיפונים לבריכה?

רק אם המתקן צפוי לעמוד בפני איגום מים זמני או תנאים הדומים לטבילה לטווח קצר. עבור מקרי בריכה רבים, IP66 הוא השדרוג הרלוונטי יותר מכיוון שניקוי כולל סילונים וריסוס בזווית ולא טבילה.

ש 3: האם דירוג IP מבטיח עמידות בפני קורוזיה בסביבות כלור?

לא. דירוגי IP מתארים הגנה מפני כניסה, לא תאימות כימית. עבור נטטוריומים, אשר את חומרי הדיור/עדשות וכל הנחיית יצרן לגבי חומרי ניקוי וחשיפה ארוכת טווח.
