Kaksivyöhykereunavalaistu LED-paneelivalo: sivu- ja keskivärit yhdessä valaisimessa

Vakioreunavalaistu LED-paneelivalaisin on suunniteltu suorittamaan yksi työ hyvin: tuottamaan yhtenäisen ja mukavan kattovalaisimen.

Kaksialueinen reunavalaistu paneelivalo menee askeleen pidemmälle. Se jakaa näkyvän lähdön kahdeksi itsenäisesti ohjatuksi vyöhykkeeksi – tyypillisesti sivulta säteileväksi kaistaksi (kehys tai kehähohto) ja keskelle säteilevä pinta . Sen avulla voit rakentaa 'kohtausvalmiita' tiloja, joissa paneeli voi olla sekä puhdas työvalo että hienovarainen korostus ilman toista valaisinta.

Tässä artikkelissa kerrotaan, mitä konsepti tarkoittaa, kuinka se voidaan rakentaa (korkealla tasolla) ja missä se on käytännössä järkevää vähittäiskaupan, vieraanvaraisuuden, toimistojen ja asuinsisustusten kannalta.

1. Mitä kaksivyöhykkeinen reunavalaistu paneelivalo itse asiassa tarkoittaa

Valaistuksen ohjauskielessä 'vyöhyke' on yksinkertaisesti ryhmä valoja – tai osa valosta –, joita voit ohjata yhdessä tai erikseen. TLW Global kuvaa sitä selkeästi heidän opas valaistusalueisiin ja monivyöhykeohjaukseen : vyöhykkeet ovat valoalueita, joita haluat käyttää yhdessä.

Kaksivyöhykepaneelin ideana on:

• Alue 1 (sivu/kehä) : näkyvä reunanauha, joka voi lisätä väriä tai erilaista valkoista sävyä.

• Vyöhyke 2 (keskipinta) : yleisvalaistuksen tärkein valaistu alue.

Koska vyöhykkeet ovat riippumattomia, voit tehdä yhdistelmiä, kuten:

• Sivu = pehmeä RGB-korostus, keskellä = neutraali/valkoinen työvalo

• Sivu = lämmin sävy, keskellä = kylmempi sävy

• Sivu = yksi merkki/tapahtumaväri, keskiosa = miellyttävä ympäristön valkoinen

Key Takeaway : Kaksivyöhyke tarkoittaa vähemmän 'enemmän värejä' vaan enemmän toimintojen erottamista – korostus vs. ympäristö/tehtävä – yhden paneelin sisällä.

2. Nopea päivitys: kuinka reunavalaistut paneelit levittävät valoa (ja miksi LGP:llä on merkitystä)

Reunavalaistu paneeli ei sijoita LED-valoja koko takapinnalle. Sen sijaan LEDit istuvat kehällä ja työntävät valoa optiseen levyyn, joka jakaa sen.

Useimmat reunavalaistut mallit perustuvat valonohjainlevyyn (LGP) – optiseen komponenttiin, jota käytetään levittämään valoa tasaisesti pinnalle. Beta-Calcon yleiskatsaus, Light Guide Plates (LGP) selittää, kuinka LGP:itä käytetään jakamaan valoa reunalähteistä.

Käsitteellisellä tasolla pino sisältää usein:

• Perimeter LED -lähteet syöttävät valoa levyyn

• LGP , joka ohjaa ja poistaa valoa ylöspäin

• Heijastinkerros LGP:n takana häviöiden vähentämiseksi

• Diffuusorikerrokset tasoittavat ulostuloa ja vähentävät esineitä

Yleinen selitys reunavalaistuksen periaatteesta, PacLightsin selittäjä Edge Lit: Lighting Explained on hyödyllinen viite.

3. Kuinka yksi paneeli voi tuottaa kaksi vyöhykettä (kolme yleistä suunnittelutapaa)

On olemassa useampi kuin yksi tapa luoda sivusäteilevä vyöhyke ja keskellä oleva vyöhyke. Tärkeää on, että kahdella vyöhykkeellä on erilliset sähkökanavat ja fyysisesti/optisesti erottuva lähtöalue.

3.1 Kaksi kanavaa, kaksi optista polkua

Puhtain käsitteellinen malli on kaksi itsenäistä kevytmoottoria :

• yksi kanava, joka on optimoitu syöttämään keskidiffuusio/LGP tasaista valoa

• yksi kanava, joka on optimoitu syöttämään kehäkaistaa ( rengashajotin, valoputki tai reunaikkuna)

Tämän lähestymistavan avulla on helpompi virittää, kuinka paljon kehä 'lukee' sivunäkymästä saastuttamatta keskikohdan tasaisuutta.

3.2 Kerrosoptiikka: 'kaista'-kerros 'paneeli'-kerroksen päällä

Jotkut kaksivyöhykekonseptit käyttävät optista kerrostusta:

• LGP/hajotinjärjestelmä keskukseen

• toissijainen diffuusori/valonohjainrakenne kehällä luomaan hallitun renkaan/nauhan hehkun

Etuna on visuaalinen erottelu: reunanauha voi näyttää tarkoitukselliselta (arkkitehtoniselta) pikemminkin kuin valovuodolta.

3.3 Mekaaninen erotus kehyksessä/kehyksessä

Jos suunnittelutavoitteena on, että valaisimen runko on sivulta näkyvästi värillinen , itse runkoa voidaan käsitellä ohjattavana valoikkunana.

Tässä huolellinen levittäminen on tärkeää: mitä 'läpinäkyvämpi' sivuikkuna on, sitä todennäköisemmin näet hotspotteja. Mitä 'himmeä' se on, sitä tasaisemmalta se näyttää – mutta kirkkauden havaitseminen muuttuu.

4. RGB + viritettävä valkoinen: mitä se mahdollistaa todellisissa tiloissa

Sanoit, että haluat keskittyä RGB + viritettävään valkoiseen . Käsitteellisesti tämä viittaa RGBCW-tyyliin: väri korostaa ja säädettävä valkoinen mukavuus.

• Viritettävä valkoinen tarkoittaa valkoisen värilämpötilan säätämistä (lämmin ↔ viileä) ohjaamalla useita valkoisia kanavia. LEDSupply määrittelee viritettävän valkoisen kyvyksi ohjata valonlähteen CCT-tuloa niiden viritettävän valkoisen valaistuksen yleiskatsaus.

• RGBW/RGBCW -arkkitehtuurit lisäävät RGB:hen omat valkoiset kanavat, mikä yleensä parantaa kykyä tuottaa käyttökelpoista valkoista valoa, mutta silti mahdollistaa kylläiset värit. Katso käsitteellinen vertailu Prillumin keskustelusta RGB vs RGBW vs RGBCW.

Kaksivyöhykepaneelin 'RGB + viritettävä valkoinen' käytännön etu on joustavuus:

• Pidä keskiosa miellyttävillä valkoisilla jokapäiväisessä käytössä

• Anna sivunauhan lisätä värivihjeitä (tuotemerkin värit, tunnelma, kaavoitus, reittihaku)

Se on erityisen arvokasta tiloissa, joissa valaistuksen on vaihdettava päivän mittaan laitteistoa vaihtamatta.

Provinkki : Käsittele keskialuetta 'työhevosena' (valkoisen valon laatu ja tasaisuus) ja sivuvyöhykettä 'signaalina' (aksentti, identiteetti, tunnelma).

5. Missä kaksivyöhykepaneeleissa on järkeä (ja missä ei)

Kaksivyöhykepaneelit eivät sovi jokaiseen kattoon. Ne loistavat, kun yhden valotason on tehtävä kaksi tehtävää : yleisvalaistus ja ympäristön muotoilu.

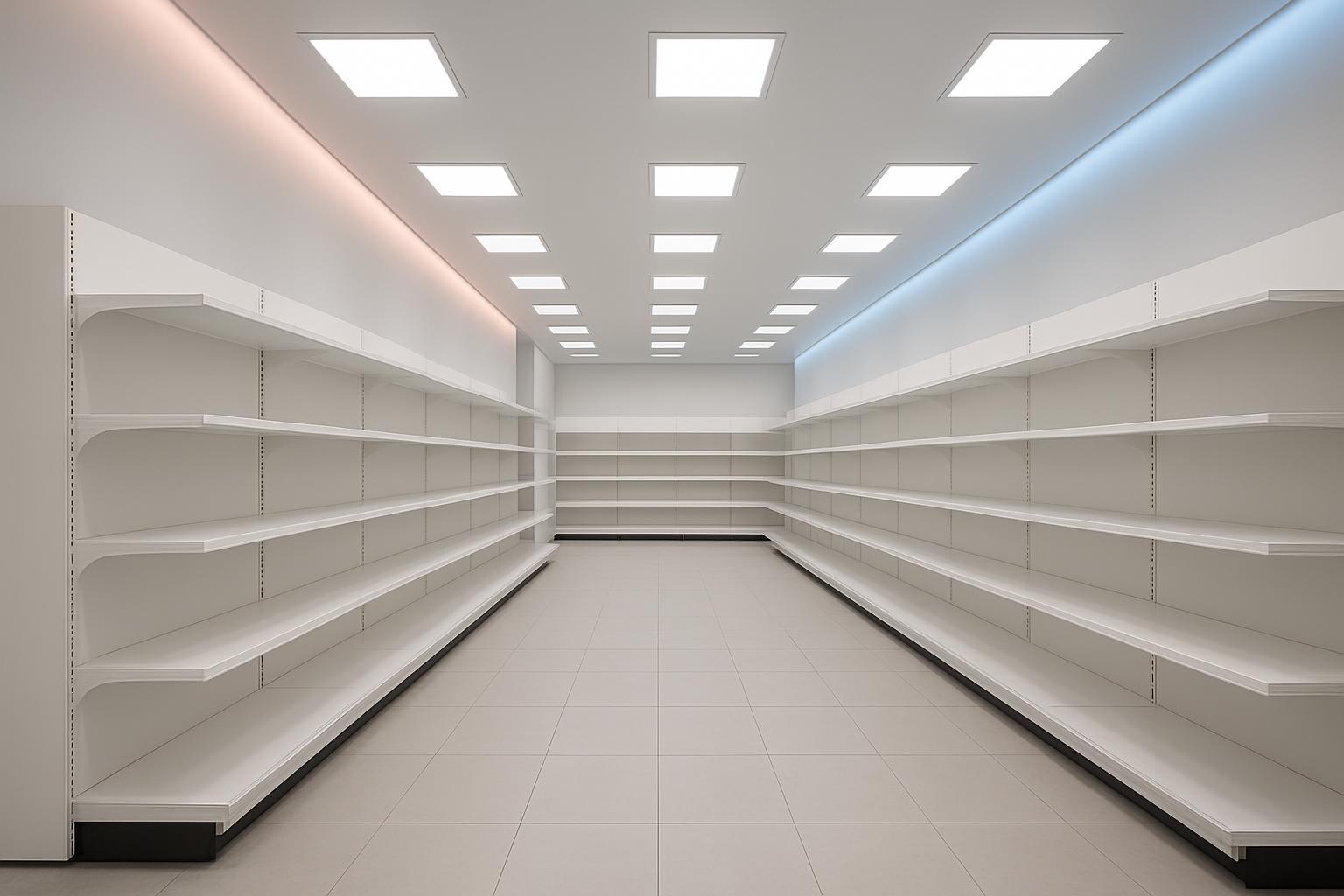

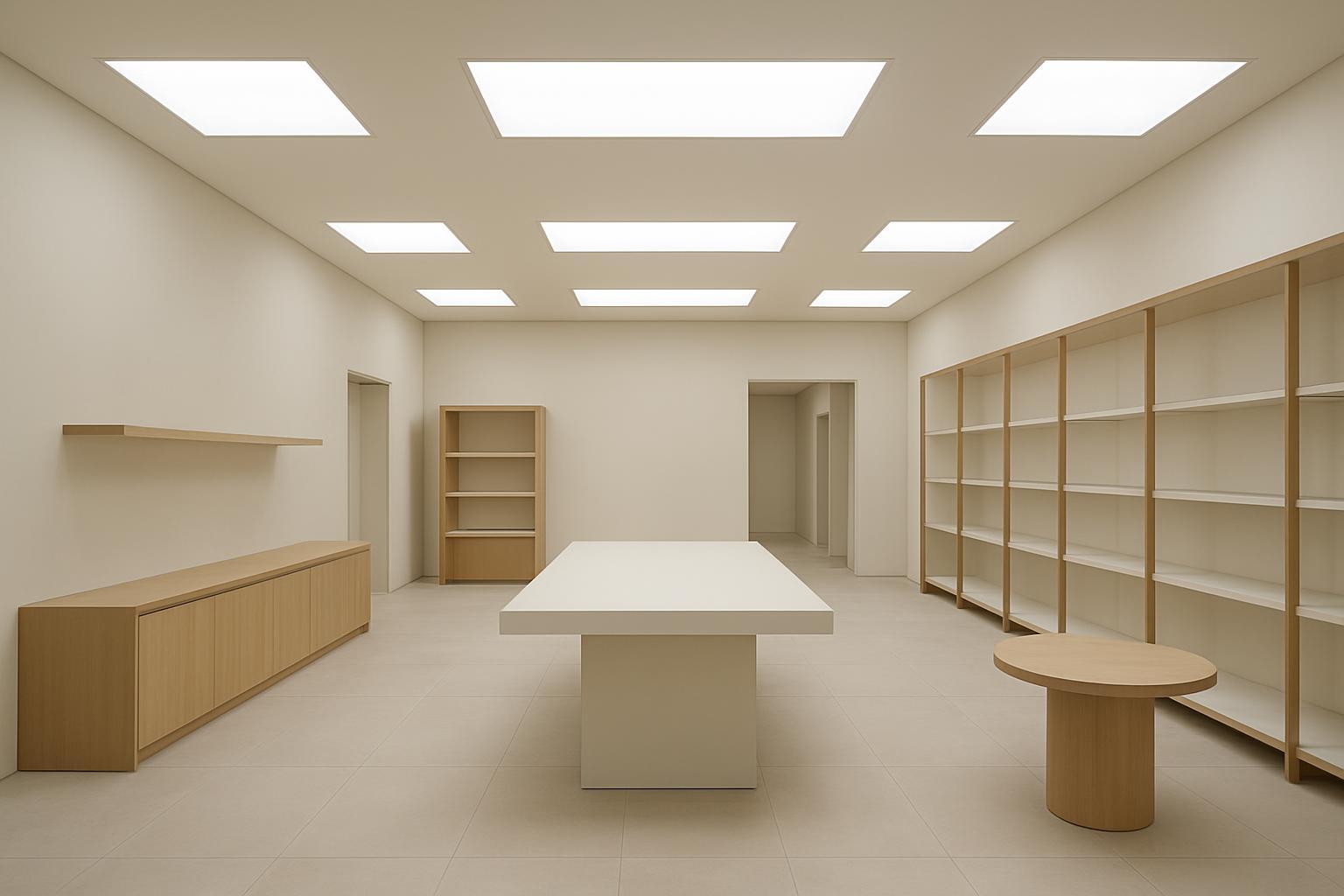

5.1 Vähittäiskauppa: tuotemerkki + tuotepainotus lisäämättä telapäitä kaikkialle

Jälleenmyyjät haluavat usein puhtaan pohjavalon tuotteen näkyvyyden takaamiseksi – mutta haluavat myös, että myymälä tuntuu erilliseltä.

Kaksivyöhykkeinen paneeli voi pitää keskiosan neutraalina, kun taas sivunauha lisää hienovaraista merkkiväriä tai 'promootiotilaa'. Tästä on eniten hyötyä:

• myymälän kynnysalueet

• ominaisuus-seinävyöhykkeet

• Näytä kehävalaistus sinne, missä haluat pehmeän vihjeen, ei kohdevaloa

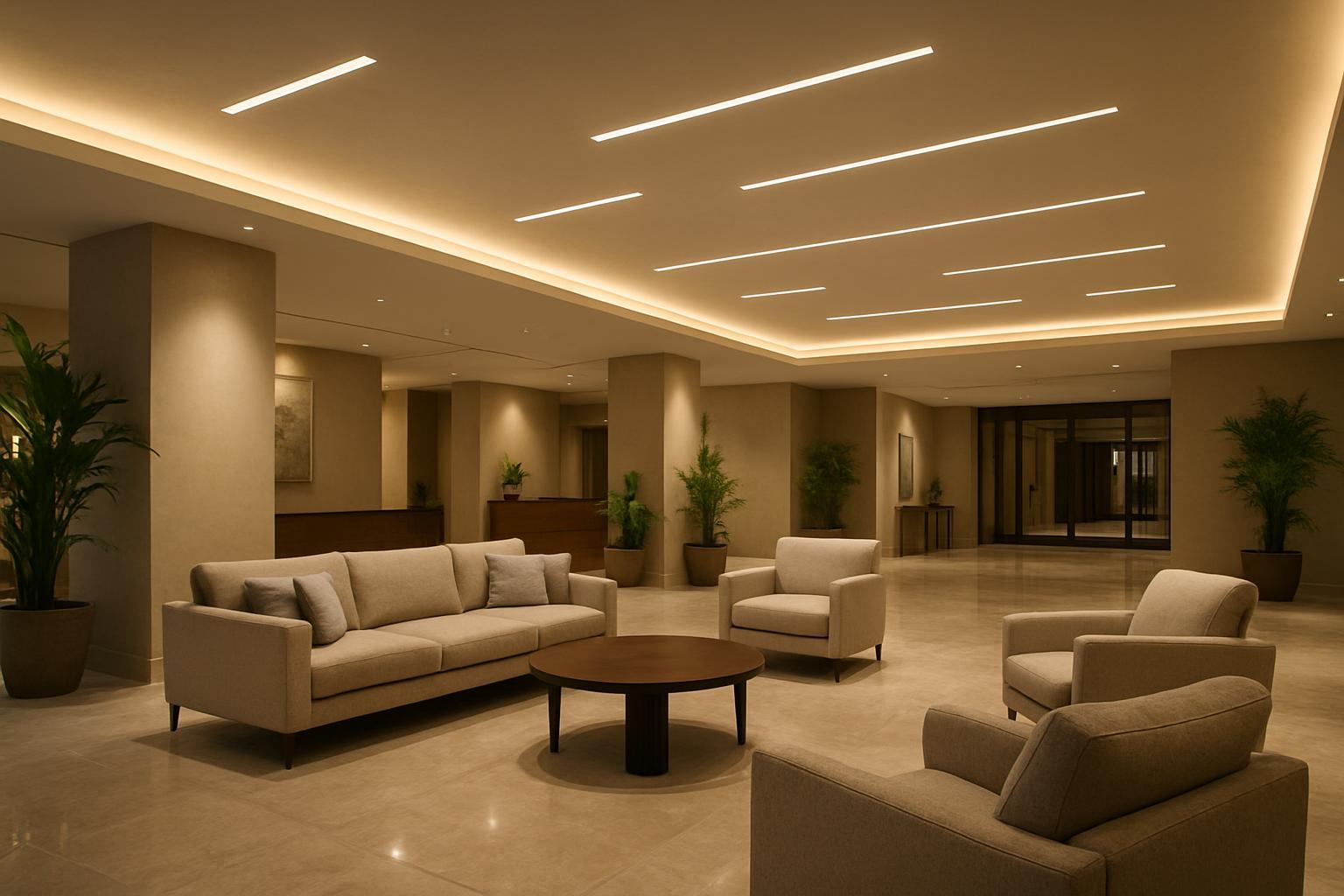

5.2 Vieraanvaraisuus: aula- ja lounge-kuvaukset

Vieraanvaraisuustilat muuttavat rytmiä: päivän selkeyttä, iltamukavuutta, satunnaisia ​​tapahtumia.

Kaksivyöhykelähtö tukee tätä rytmiä. Esimerkiksi:

• päivällä: keskijäähdytin/vapaa, sivu minimi

• iltana: keskellä lämpimämpi, puoli lempeä värisävy

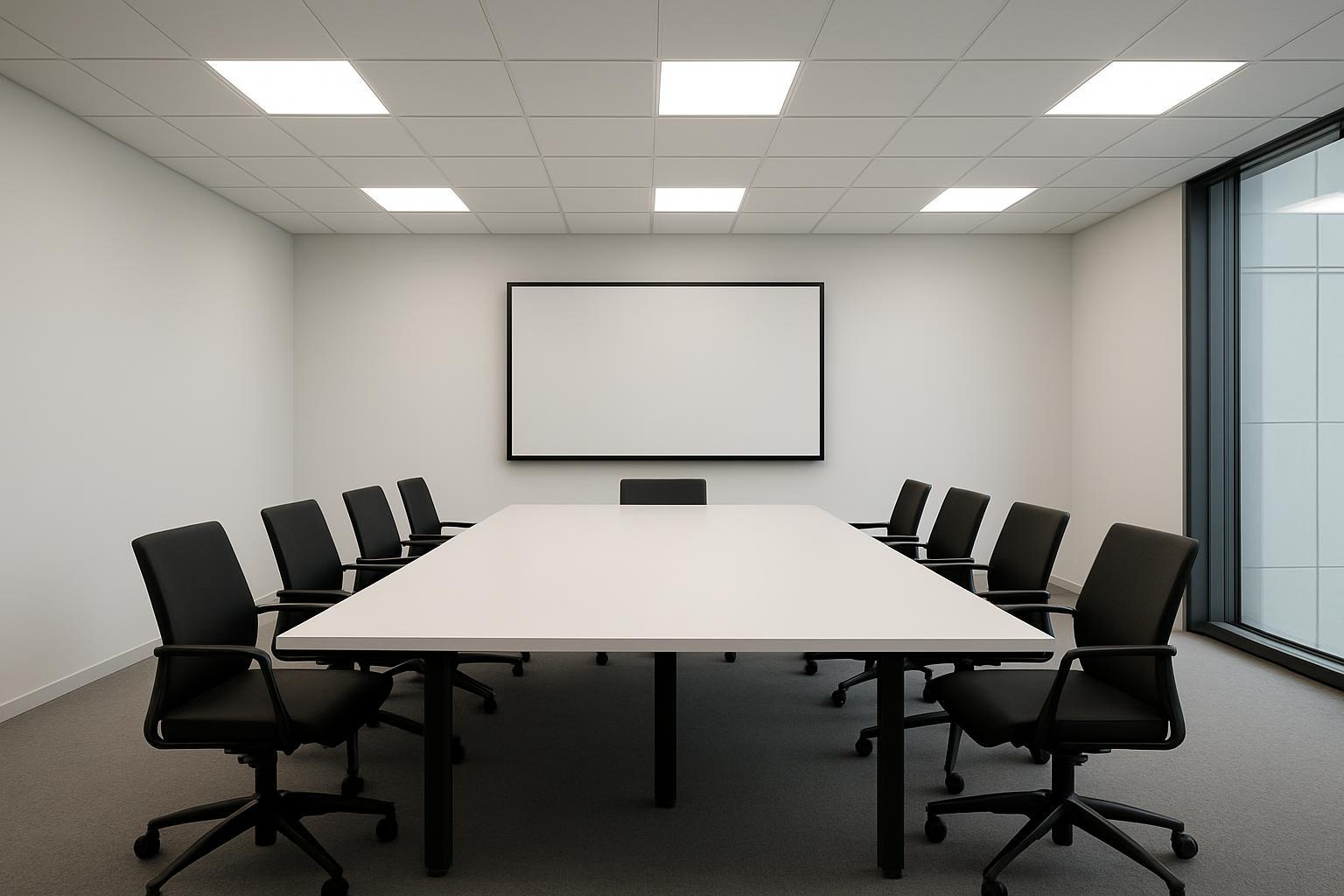

5.3 Toimistot: kokoustilat ja vastaanotto

Kokoustilat tarvitsevat usein 'esitystilan' vs. 'keskustelutilan'. Vastaanottotilat tarvitsevat identiteetin ilman häikäisyä.

Kaksivyöhyke auttaa, kun haluat katon pysyvän minimaalisena, mutta silti luoda kontrastia:

• valoisa keskus muistiinpanoa varten

• värillinen sivunauha tunnelmaan ja brändin sävyyn

Jos välität myös reunavalaistuista perusasioista (tasaisuus, diffuusoripino ja mikä tekee paneelista ensiluokkaisen), KEOU Lightingin artikkeli reunavalaistu pyöreä paneelikoot ja tehon perustiedot ovat hyödyllinen kumppani.

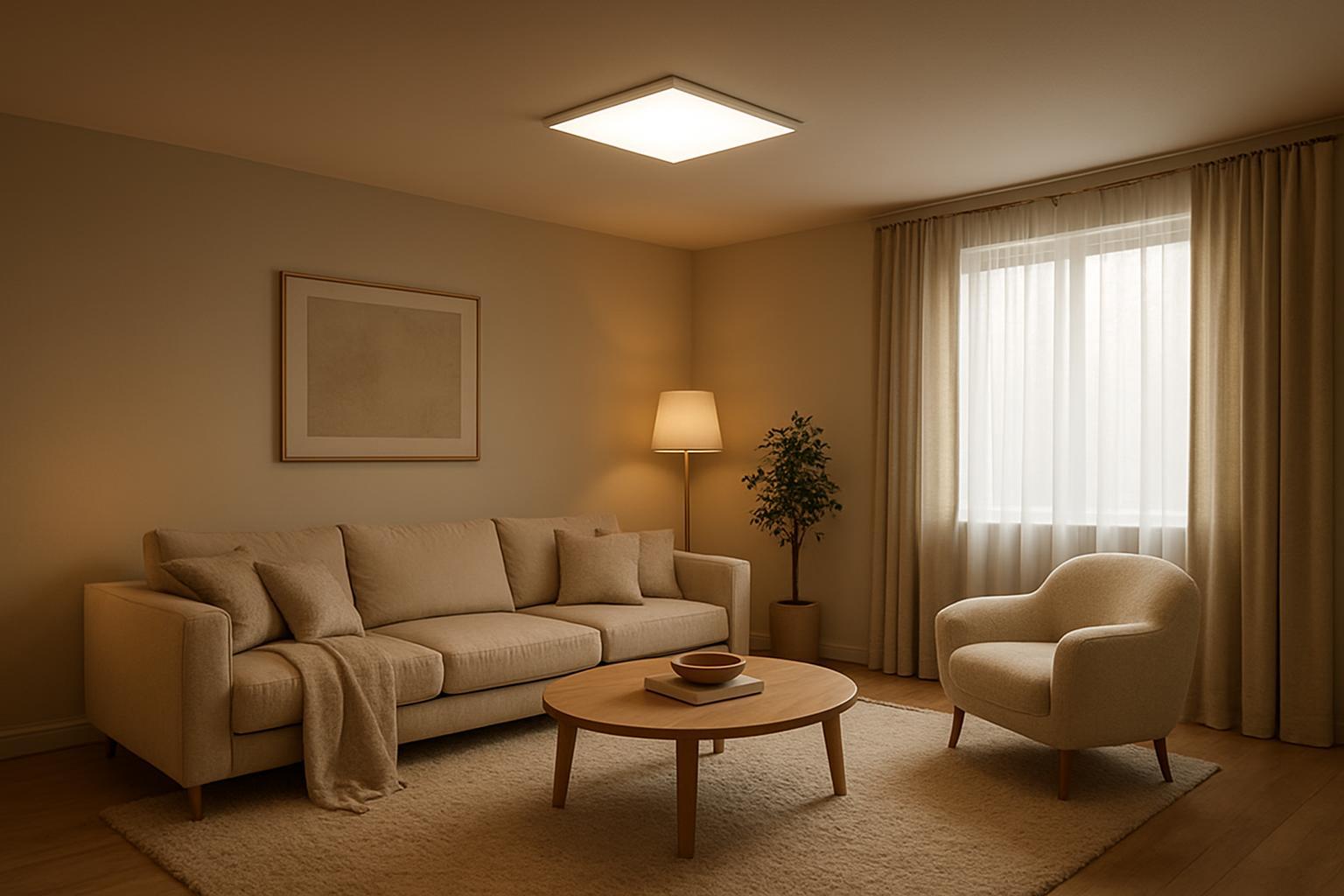

5.4 Asuintilat: olohuoneet ja makuuhuoneet

Kotikäyttäjät odottavat yhä useammin, että yksi laite käsittelee useita tunnelmia:

• raikas valkoinen puhdistukseen ja tehtäviin

• lämmin valkoinen rentoutumiseen

• lempeä väri taustatunnelmana

Kaksivyöhykepaneeli tarjoaa 'kaksikerroksisen' tunteen ilman ylimääräisiä valaisimia – olettaen, että ohjausmenetelmä sopii kodin omistajan halukkuuteen hallita kohtauksia.

5.5 Ympäristö- ja työvalaistus vyöhykkeellä erotettuna

Useimmissa sisätiloissa ympäristö- ja työvalaistus palvelee eri tarkoituksia: ambient asettaa yleisen mukavuustason, kun taas työvalaistus tukee keskittyvää toimintaa (luku, paperityö, tuotetarkastus).

Kaksivyöhykkeinen paneeli voi pitää nämä kerrokset puhtaina: keskiosa käsittelee 'työ' valkoista valoa, kun taas sivunauha lisää pehmeämpää ympäristön sävyä tai korostusta ilman toista valaisinta.

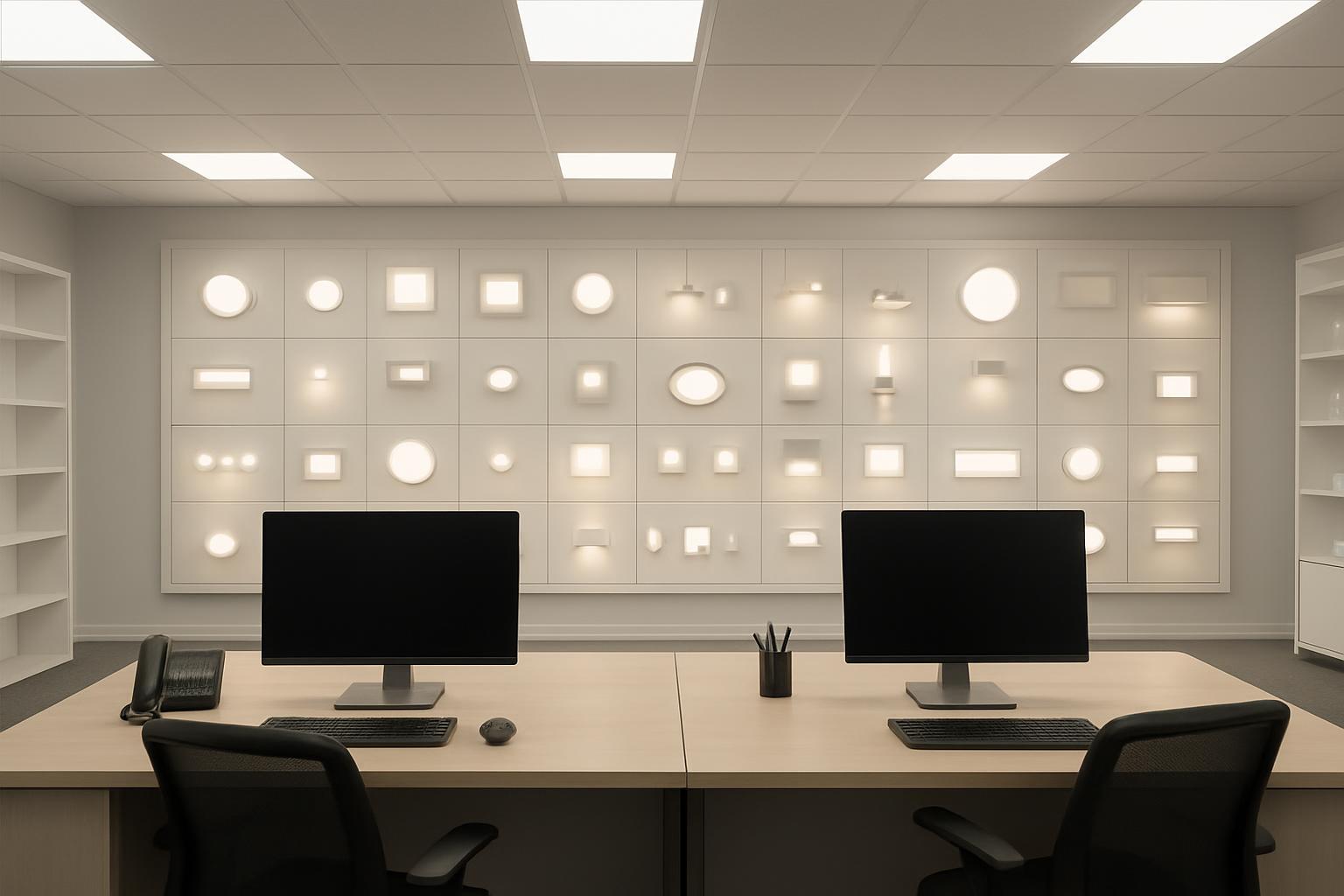

6. Jakelijoiden tulee vahvistaa tekninen tarkistuslista ennen tämän tuotteen listaamista

Kaksivyöhyke kuulostaa yksinkertaiselta tuotesivulla. Todellisissa projekteissa yksityiskohdat määräävät, onko kyseessä sankari SKU vai palautusriski.

Tässä on käytännöllinen tarkistuslista, jonka avulla voit yhdenmukaistaa odotukset tehtaan ja asiakkaasi kanssa:

1. Kanavan määritelmä : Mikä vyöhyke on kanava A vai kanava B? Onko se vain sivulle, vain keskelle vai sekoitettu?

2. Ohjausmenetelmä : seinäkytkimien esiasetukset, kaukosäädin/ohjain vai rakennuksen ohjauksen integrointi? (Varmista, mitä asiakas todella käyttää.)

3. Värijärjestelmän laajuus : vain RGB, RGBW tai RGB + lämmin/kylmä valkoinen (viritettävä valkoinen). Mitä aluetta kohden on saatavilla?

4. Kohtauksen oletuskäyttäytyminen : muistaako se viimeisimmän asetuksen tai palaako se oletusasetuksiin virran katkaisun/päälle kytkemisen jälkeen?

5. Johdotus- ja ohjainasettelu : yksi sisääntulo sisäisellä kanavaohjauksella vs. kaksi itsenäistä tuloa (vaikuttaa asennuksen suunnitteluun).

6. Huomautuksia optisesta ulkonäöstä : kaikki näkyvät 'juovat' kehällä, hotspot-riski ja diffuusorin tekstuuriodotukset.

Jos haluat laajemman sanaston, joka auttaa välttämään väärinkäsityksiä (himmennystyypit, välkyntäkieli ja yleiset paneelin tiedot), voit viitata KEOU Lightingin LED-paneelien vertailuopas.

7. Seuraavat vaiheet

Jos rakennat luetteloa Saudi-Arabialle, kaksivyöhykepaneelit voivat olla älykäs 'erotteleva SKU' – kunhan ohjausmenetelmä ja kohtauksen odotukset ovat selvät.

Hyvä seuraava askel on määritellä kolme valaistuskohtausta, joita asiakkaasi todella haluaa (esimerkiksi: Retail Display , Lounge , Meeting ) ja vahvistaa, mitä kunkin vyöhykkeen tulee tehdä kussakin kohtauksessa. Sieltä on paljon helpompi määrittää kanavat, johdotukset ja optinen ulkoasu.

Jos haluat tutustua muihin paneelivaihtoehtoihin ja muototekijöihin, aloita KEOU Lightingin paneelivalaisinsarja.
