إضاءة LED للمصنع حسب المنطقة: قائمة مراجعة الاختيار السريع

غالبًا ما تطلب فرق المنشأة طريقة بسيطة لمطابقة التركيبات مع كل منطقة. يعين هذا الدليل السريع إضاءة LED في المصنع حسب المنطقة حسب ارتفاع التركيب والبصريات والراحة والمتانة - حتى تتمكن من اتخاذ خيارات واثقة دون الغرق في المواصفات.

1.0 نظرة عامة سريعة — إضاءة LED للمصنع حسب مطابقة المنطقة

استخدم أداة المطابقة هذه المكونة من صفحة واحدة لاختيار نقطة بداية، ثم قم بضبطها على الموقع. تعكس أهداف الإضاءة ملخصات EN 12464‑1 المعتمدة على نطاق واسع للديكورات الداخلية الصناعية؛ للحصول على عمل جيد، قم برفع درجة واحدة حسب الحاجة، كما هو موضح في المراجعات العامة الموثوقة مثل ملخص Fagerhult لأماكن العمل الداخلية EN 12464‑1 (2021).

منطقة	ارتفاع التركيب النموذجي	عائلة مثبتة	البصريات (الافتراضي)	إضاءة الهدف	الراحة والمتانة
خطوط الإنتاج/مناطق العمل	6-8 م	جسم غامض أو خليج عالي خطي	متوسط ​​90-120 درجة	300-500 لكس	UGR ≥19 المفضل؛ IP54-65؛ IK08 حيث من المحتمل حدوث تأثيرات
التخزين / الأرفف	8-12 م	خليج مرتفع خطي	الممر/غير المتماثل (على سبيل المثال، 60°×100°)	150-200 لكس	UGR ≥22؛ IP54-65
الممرات / الممرات	5-7 م	خطي هاي باي أو شرائط	واسعة 100-140 درجة	100-150 لكس	UGR ≥22؛ IP54

وفقًا لملخصات EN 12464‑1 المستخدمة بشكل متكرر في مشاريع المصانع، تعد هذه النطاقات بمثابة خط أساس عملي؛ ال توفر صفحة معرفة Fagerhult سياقًا مفيدًا حول خطوات الإضاءة وإرشادات UGR لمهام مختلفة.

1.1 خطوط الإنتاج - 6-8 م افتراضية

• التركيبات الموصى بها: جسم غامض أو خطي عالي الخط مع شعاع متوسط ​​(90-120 درجة) لتحقيق التوازن بين المهمة والمحيط.

• الأهداف: 300-500 lx في مستوى العمل؛ ادفع للأعلى للحصول على تجميع تفصيلي. حافظ على UGR عند 19 أو أقل حيث يركز المشغلون على الأجزاء الصغيرة (تتوافق مع ملخصات EN 12464‑1).

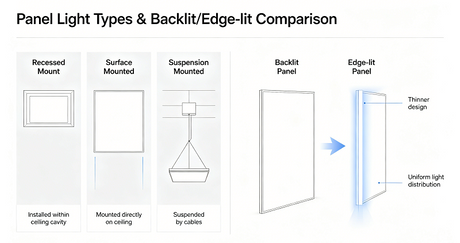

• الراحة: يفضل الناشرون أو المضاد للوهج على شكل قرص العسل حيث تكون خطوط الرؤية طويلة؛ تجنب الأغطية الواضحة تمامًا في حالة ظهور شكاوى من الوهج. للحصول على دليل تمهيدي حول كيفية تأثير أجهزة النشر على الراحة، راجع الشرح الداخلي الخاص بنا أضواء لوحة LED: مكان استخدامها وكيفية الاختيار.

• البيئة: IP54 هو خط أساس جيد؛ قم بالترقية إلى IP65 في حالة وجود الغبار أو الرطوبة أو الغسل. يتناقض شرح خارجي قصير مستويات الحماية IP54 مقابل IP65 من الناحية العملية. IK النموذجي هو IK08 في ورش العمل النشطة.

    ▋ تتوفر نظرة عامة موجزة عن الإضاءة الصناعية وتوقعات UGR في ملخص Fagerhult EN 12464‑1 ، والذي يشير إليه العديد من المحددات كخط أساس عملي.

1.2 التخزين/الأرفف - 8-12 م افتراضيًا

• التركيبات الموصى بها: فتحة علوية خطية مع بصريات للممر/غير متماثلة لإضاءة وجوه الحامل العمودية والأرضية بشكل موحد.

• الأهداف: 150-200 لكس؛ عادةً ما يكون UGR ≥22 مقبولاً في مناطق التخزين.

• البصريات: تعمل العوارض الرأسية الأضيق (على سبيل المثال، 60 درجة × 100 درجة أو 25 درجة × 85 درجة في الممرات الضيقة) على تقليل الخنادق المظلمة بين الرفوف - راجع الشرح الهندسي على الأنماط البصرية لممر المستودعات والتوزيع الرأسي مقابل الأفقي.

• البيئة: IP65 مفضل للديكورات الداخلية المتربة؛ IP54 يكفي في المساحات النظيفة والمكيفة.

    ▋ الإفصاح: إضاءة KEOU هي منتجنا. من الناحية العملية، يمكن للخليج العلوي الخطي الجاهز للمستشعر على ارتفاع 10-12 مترًا مع بصريات الممر المتوسط، ومبيت IP65، وتعتيم 0-10 فولت أن يدعم ممرات الأرفف بكفاءة؛ يعد مركز حلول الإضاءة الصناعية التابع لـ KEOU مكانًا محايدًا لاستكشاف الفئات والملفات الضوئية.

1.3 الممرات والممرات — 5-7 م افتراضيًا

• التركيبات الموصى بها: شرائح خطية عالية أو متواصلة ذات بصريات واسعة (100-140 درجة) لإضاءة خلفية متساوية.

• الأهداف: 100-150 لكس؛ UGR ≥22 للحفاظ على راحة الدورة الدموية دون الإفراط في الإضاءة.

    ▋ نصائح: حافظ على التباعد بمقدار 1.2–1.5× ارتفاع التركيب تقريبًا في الممرات المفتوحة؛ التحقق من خلال تخطيط سريع. في حالة وجود الكاميرات، اطلب بيانات اختبار الوميض واستهدف الحدود العملية مثل PstLM ≥ 1.0 وSVM ≥ 1.6، كما هو موضح في نظرة عامة على IES للتحف الضوئية المؤقتة.

2.0 توصيات ورشة العمل الخاصة - إرشادات سريعة تركز على الاختيار

2.1 مطاحن الدقيق والغبار

• ماذا تختار: التركيبات الخطية أو التركيبات الخطية محكمة الغلق والمقاومة للغبار مع أغلفة ناعمة والحد الأدنى من الشقوق الخارجية. اختر التصميمات التي تمنع دخول الغبار إلى وحدة LED ومقصورة السائق وتكون سهلة التنظيف دون تفكيك.

• لماذا يساعد: يؤدي إبعاد الغبار إلى إطالة العمر الافتراضي وتقليل أعمال الصيانة وتقليل خطر تراكم الغبار على البصريات الذي يتسبب في فقدان الإخراج والبقع الساخنة.

• الميزات العملية التي يجب طلبها: حشوات كاملة أو مبيتات محكمة الغلق، زجاج مقسى أو عدسات متينة، وتشطيبات مبيت يمكن تنظيفها بالفرشاة أو الغسيل بسهولة. تفضل التركيبات ذات المكونات المعيارية بحيث يمكن صيانة العدسات والمحركات دون توقف المصنع لفترة طويلة.

• نصائح التثبيت: قم بتركيب التركيبات حيث يمكن الوصول إليها للتنظيف الروتيني وتجنب وضعها مباشرة فوق مصادر الغبار الأساسية إذا كان التخطيط يسمح بذلك. ضع في اعتبارك العبوات أو الدروع الثانوية في مناطق التراكم العالي.

• ملاحظة سريعة حول صياغة السلامة: إن ذكر تصنيفات 'مقاومة للانفجار' أو المنطقة الخطرة مفيد فقط إلى الحد الذي يخبرك فيه ما إذا كانت التركيبات مصممة للغبار الثقيل القابل للاشتعال - إذا لم تكن متأكدًا من التصنيف، ضع علامة على المنطقة لتقييم السلامة قبل التحديد.

2.2 مناطق تجهيز الأغذية والغسيل الرطب

• ماذا تختار: وحدات إنارة صحية وقابلة للغسل ومزودة بأغطية ناعمة ومقاومة للتآكل وعدسات مقاومة للكسر. تعمل التركيبات الخطية على شكل الألواح أو التركيبات الخطية المختومة مع الحد الأدنى من أدوات التثبيت على الأسطح المكشوفة بشكل جيد في خطوط الإنتاج والتعبئة.

• لماذا يساعد: تتجنب التركيبات الناعمة والمحكمه الشقوق التي تحبس بقايا المنتج أو البكتيريا وتتحمل دورات التنظيف المتكررة باستخدام المنظفات الكاوية أو الشطف عالي الضغط.

• الميزات العملية التي يجب طلبها: مواد مقاومة للتآكل، ونقاط دخول محكمة الغلق للكابلات، وحوامل سريعة الفصل للإزالة السريعة أثناء التنظيف. بالنسبة لخطوط الفحص، اختر التركيبات ذات التوزيع المتسق والمتساوي وتجسيد الألوان المحايدة للمساعدة في فحص الجودة.

• نصائح التثبيت: ضع التركيبات القابلة للتنظيف فوق مناطق الاتصال المباشر بالأغذية فقط إذا تم تصنيفها بشكل صريح لتلك البيئة؛ وإلا قم بإزاحة التركيبات على مسافة قصيرة واستخدم البصريات التي تتجنب الوهج على أسطح الفحص.

• الحد الأدنى من إشارة الامتثال: إذا كان موقعك يقوم بعمليات غسيل متكررة بالضغط العالي، فأخبر الموردين أنك بحاجة إلى تصميمات قادرة على الغسيل حتى يتمكنوا من اقتراح تركيبات مع تحسينات محكمة الغلق.

2.3 مناطق مستحضرات التجميل والحساسة للضوء والفحص

• ما يجب اختياره: تركيبات مخرجات ذات حرارة منخفضة وموجات قصيرة منخفضة ومصابيح على شكل ألواح توفر إضاءة متساوية وخالية من الظل لمناضد الفحص وخطوط التعبئة. بالنسبة للمزجات الحساسة للضوء، فكر في التركيبات أو المرشحات التي تقلل الطول الموجي القصير للأشعة فوق البنفسجية/الأشعة فوق البنفسجية القريبة دون التأثير على تمييز الألوان الأساسية.

• لماذا يساعد: يؤدي تقليل التعرض للموجات القصيرة إلى حماية المكونات الحساسة للضوء ويحافظ على فحص الألوان الدقيق مع الحفاظ على راحة منطقة العمل للمشغلين.

• الميزات العملية التي يجب طلبها: درجات حرارة اللون القابلة للتحديد أو خيارات LED مع محتوى منخفض للموجة القصيرة (أو متغيرات ذات لون كهرماني للتركيبات الحساسة للغاية)؛ ألواح منتشرة بشكل متساوٍ لمناضد التفتيش؛ أسطح سهلة التنظيف تشبه تركيبات الطعام.

• نصائح التثبيت: استخدم لوحات متسقة وغير اتجاهية فوق طاولات الفحص وتجنب العاكسات عالية الوهج التي تجعل فحص الألوان أمرًا صعبًا. بالنسبة للغرف متعددة الاستخدامات، قم بتوفير إضاءة المهام المحلية بهدف قابل للتعديل بدلاً من الإفراط في إضاءة المساحة بأكملها.

2.4 كيفية الاختيار بين التركيبات المماثلة (قواعد القرار السريع)

• إذا كانت الغرفة مليئة بالأتربة وكان التنظيف عرضيًا، فافضل تركيبات محكمة الغلق وصالحة للخدمة ذات عدسات متينة.

• إذا تم إجراء عملية غسيل متكررة، فافضل التصميمات الصحية والمقاومة للتآكل وسريعة الفصل المخصصة لدورات التنظيف.

• إذا كانت الأولوية لحساسية المنتج أو فحص الألوان، فافضل اللوحات المنتشرة أو مصابيح المهام ذات الإخراج الطيفي المتحكم به بدلاً من المصابيح العالية الأكثر سطوعًا والمعرضة للتوهج.

2.5 أسئلة البائع لتقصير وقت الاختيار

عند التحدث إلى الموردين، اطرح هذه الأسئلة السريعة لتضييق نطاق الاختيارات بسرعة:

• هل يمكن فتح الجهاز وصيانته دون إزالة الوحدة بأكملها؟

• هل يتحمل الغلاف الخارجي الغسيل العادي أو التنظيف بالفرشاة؟

• هل يوجد إصدار به خرج موجة قصيرة منخفض أو درجة حرارة لون قابلة للتحديد للاستخدام في الفحص؟

• هل يمكنك تقديم قياس ضوئي بسيط يوضح خيارات الهدف/الشعاع لارتفاع التركيب الخاص بي؟

(عندما يكون ذلك مفيدًا، سيشير الموردون إلى خطوط الإنتاج الصحية أو خطوط الإنتاج؛ إذا كنت بحاجة إلى التحقق الرسمي للمناطق الحرجة للسلامة، فاطلب من المورد التصنيف المحدد بدلاً من الاعتماد على عبارات تسويقية.)

3.0 الخطوات التالية

إذا كنت بحاجة إلى ملفات القياس الضوئي، أو خيارات المستشعر، أو حزم المواصفات النموذجية لإعداد قائمة مختصرة سريعة، فتفضل بزيارة مركز حلول الإضاءة الصناعية من KEOU كمورد محايد لتصفح الفئات والوثائق.

4.0 الأسئلة الشائعة

س1: كيف أختار بين الأجسام الطائرة المجهولة والخلجان العالية الخطية؟

• ج: استخدم الخلجان العالية UFO/المستديرة لخلجان الإنتاج المفتوحة؛ اختر فتحات خطية عالية لممرات الأرفف أو عندما تحتاج إلى حزم اتجاهية غير متماثلة للتحكم في الظلال.

س2: ماذا لو كان خط الإنتاج الخاص بي يمزج بين التجميع الدقيق والمعالجة العامة؟

• ج: خفف من متطلبات المهمة الأعلى بالقرب من الأعمال الحساسة (غالبًا 500 lx) مع التحكم في الوهج المحلي، ثم اسمح للمناطق المحيطة بالجلوس خطوة أقل لتحقيق التوازن وتوفير الطاقة.

س3: كيف يمكنني قياس المسافات بدون تصميم إضاءة كامل؟

• ج: كبداية سريعة، جرب ارتفاع التركيب بمقدار 1.2–1.5× للعوارض العريضة في المناطق المفتوحة والمسافات الأقرب لبصريات الممر. تحقق دائمًا من خلال تخطيط بسيط قبل الشراء.

س 4: متى يكون IP65 إلزاميًا في الداخل؟

 ج: استخدم IP65 للديكورات الداخلية المتربة أو الرطبة أو المغسولة - وإلا فإن IP54 يكون مناسبًا عادةً. إذا كنت في شك، فاختر IP65 لتقليل مخاطر الصيانة.

س5: أين يجب أن يبدأ تخطيط 'إضاءة LED للمصنع حسب المنطقة' في عملية التحديث؟

ج: ابدأ بنطاقات الارتفاع المتصاعدة ووظيفة المنطقة، واختر مجموعة التركيبات والبصريات وفقًا لذلك، وحدد أهداف الإضاءة/UGR، ثم حدد عناصر التحكم والتقييمات البيئية. وهذا يحافظ على الراحة والكفاءة مع الحفاظ على الحد الأدنى من المعلمات.
