Классы IP для офисов, коридоров и влажных помещений: выбор между IP20, IP54 и IP65

Если вы изо дня в день определяете внутреннее освещение, вы, вероятно, задаете тот же вопрос, что и ваши клиенты: какой рейтинг IP достаточен и когда вам нужно его повысить? Это руководство дает подрядчикам по электромонтажным работам и дизайнерам освещения надежный способ выбора между IP20, IP54 и IP65 для офисов, коридоров и помещений, подверженных влажности/конденсации. Основное внимание уделяется светодиодным светильникам, простым конструкциям для поверхностного монтажа или встроенного драйвера, соображениям очистки и конденсации, а также одному примеру нейтрального продукта.

1. IP20, IP54 и IP65 — что на самом деле означают эти коды

1.1 Как работает IP-код (быстро)

• IP-код IEC 60529 состоит из двух цифр: первая цифра (0–6) соответствует степени защиты от твердых частиц/пыли; вторая цифра (0–9) обозначает защиту от жидкостей. Более высокие цифры соответствуют более сильной защите в этой категории.

1.2 Краткие определения и авторитетные ссылки

• IP20 — Защита от пальцев и твердых предметов размером ≥12,5 мм; нет защиты от воды. См. сводные определения IP компании Tameson, основанные на стандарте IEC 60529: Таблица рейтинга IP Tameson и определения.

• IP54 — Ограниченное попадание пыли (отсутствие вредных отложений) и защита от брызг воды с любого направления (IPX4). См. обзор IEC 60529 на сайте Intertek: Обзор защиты Intertek (IEC 60529 ).

• IP65 — Пыленепроницаемость и защита от струй воды низкого давления (IPX5). Keystone Compliance обобщает параметры струйных испытаний IP65: Параметры испытаний Keystone IP65.

1.3 Краткое сравнение

IP-код	Защита от твердых частиц	Защита воды	Типичное использование в помещении	Типичные пределы очистки
IP20	Пальцы/предметы размером ≥12,5 мм; не пылезащитный	Никто	Сухие офисы, конференц-залы, кондиционируемые помещения	Сухая или слегка влажная ткань; без спрея
IP54	Пылезащитный; ограниченный доступ	Брызги с любого направления (IPX4)	Коридоры, вестибюли, лестничные клетки с периодическими брызгами или пылью	Протирание; избегайте шлангов/форсунок
IP65	Пыленепроницаемость (без проникновения)	Водоструйные системы низкого давления (IPX5)	Помещения с повышенной влажностью/конденсацией; легкие места для мытья	Промывка под низким давлением согласно IEC 60529; проверить химическую совместимость

▉ Примечание.  Зонирование ванной комнаты/мокрых помещений различается в зависимости от юрисдикции. Для условий США см. рекомендации NFPA/NEC для сухих, влажных и влажных мест: Обсуждение влажного/мокрого/сухого состояния NFPA/NEC.

2. Какой IP для какого места?

Прежде чем выбрать светильник, осмотрите пространство: воздействие влаги (отсутствие, брызги, струи), переносимой по воздуху пыли, метод очистки (сухая протирка, распыление, шланг) и вероятность образования конденсата из-за перепадов температуры. Сопоставьте IP с худшим обычным состоянием, а не с лучшим днем.

2.1 Офис (сухой) — когда подходит IP20

• Типичные риски: периодическая пыль, отсутствие регулярных опрыскиваний, контролируемая система отопления, вентиляции и кондиционирования.

• Почему IP20: Обеспечивает безопасность прикосновения и обычно используется для панельных светильников и потолочных светильников в офисах с кондиционированием.

• Примечание по установке: для светодиодных панелей убедитесь, что драйвер встроен (в корпус) или удален; Крепления для поверхностного монтажа со встроенным драйвером упрощают установку при модернизации. См. примечания по установке панели KEOU для получения информации о механике монтажа и руководстве по подключению: Руководство по установке светильников на панели KEOU.

• Чистка: Только сухая или слегка влажная ткань. Если предприятие настаивает на очистке распылением, укажите более высокий IP для этого помещения.

2.2 Коридоры (переменная пыль и брызги) — почему часто подходит IP54

• Типичные риски: брызги швабры, поток воздуха из-за двери, легкая пыль из прилегающих помещений.

• Почему IP54: защита от пыли и защита от брызг обеспечивают защиту от обычных воздействий в коридорах; не предназначен для промывки из шлангов или форсунок.

• Типы светильников: переборки для поверхностного монтажа, линейные рейки или семейства панелей с классом защиты IP с простыми комплектами для установки на поверхность и встроенными драйверами для облегчения установки. Семейство панелей KEOU включает варианты IP54, подходящие для коридоров и лестничных клеток: КЕДа.

• Очистка: Протирать влажной тряпкой; избегайте прямой очистки шлангом или струей. Обучите персонал избегать распыления вблизи швов и сальников.

2.3 Зоны с влажностью или конденсатом — когда переходить на IP65

• Типичные риски: постоянная влажность, пар, циклы конденсации (ванные комнаты, плохо вентилируемые подвалы, прилегающие места для мойки).

• Почему IP65: Обеспечивает пыленепроницаемое уплотнение и защиту от водяных струй низкого давления — обычно это соответствует более прочным прокладкам, сальникам и герметичной оптике.

• Проверка установки: проверьте материал прокладок, кабельные вводы, а также все вентиляционные отверстия для выравнивания давления или влагопоглотители. Если предполагается очистка под высоким давлением, укажите IP66–IP69K в соответствии с местными СОП или нормами.

• Очистка: допускается промывка под низким давлением в соответствии со степенью защиты IP65; всегда проверяйте химическую совместимость с материалами линз и уплотнений.

3. Классы IP для светодиодных светильников — что следует проверять подрядчикам

Светодиоды, оптика и драйверы взаимодействуют с конструкцией корпуса — проверьте эти элементы в представленных материалах:

3.1 Расположение и защита водителя

• Расположение драйвера: драйвер находится внутри светильника или удаленно? В случае удаленного подключения убедитесь, что расположение драйвера защищено соответствующим образом для установленной среды.

3.2 Тепловой путь и герметичная оптика

• Тепловой путь: полностью герметичная оптика может повысить температуру перехода; подтвердите температурные данные производителя для герметичных узлов.

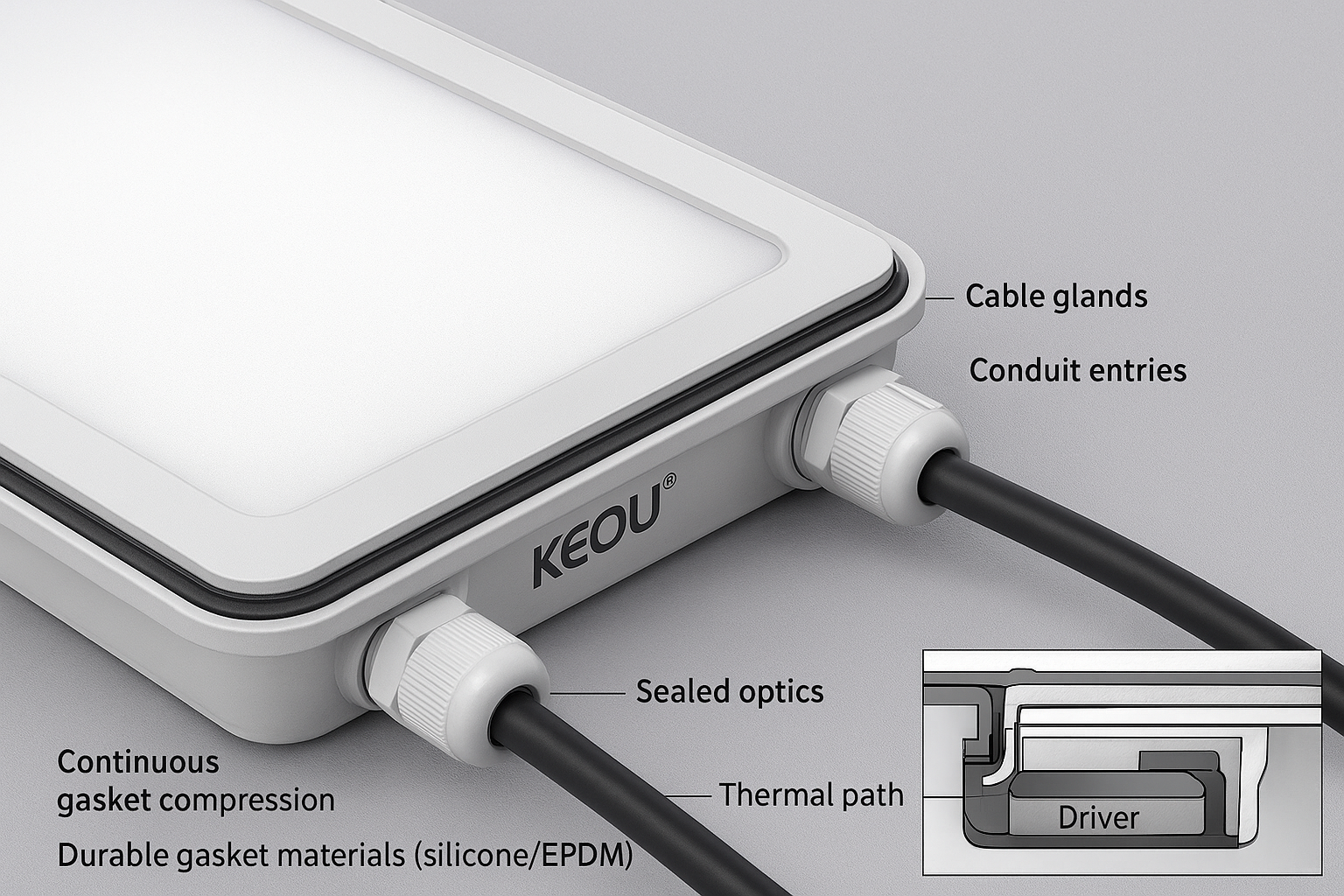

3.3 Детали линзы/прокладки и сальника

• Уплотнение линзы и прокладки: непрерывное сжатие прокладки и прочные материалы прокладок (силикон/EPDM) предпочтительнее, чем уплотнения, состоящие только из клея.

• Кабельные вводы и вводы кабелепроводов: Проверьте класс IP сальника, правильный размер и момент затяжки; недостаточно затянутые сальники являются распространенными точками проникновения.

• Интерфейс монтажа: необходимо показать комплекты для установки на поверхность и встраиваемые рамы для сохранения степени IP после установки.

Контекст испытаний см. в документах Intertek по IEC 60529 и Keystone для параметров струи IP65: Интертек (МЭК 60529 ) и Детали Keystone IP65.

4. Очистка, конденсация и техническое обслуживание.

4.1 Быстрый список «Что делать/не делать»

• Что делать: используйте сухую или слегка влажную ткань для IP20–IP44. Для IP65 промывка под низким давлением может быть приемлемой в рамках испытаний IEC 60529.

• Необходимо: ежегодно проверять прокладки и компрессию сальников во влажных помещениях; ищите трещины или потерю сжатия.

• Не следует: предполагать, что IP65 защищает от агрессивных химикатов; проверьте руководство производителя на предмет совместимости с очистителем.

• Не делайте этого: направляйте струю высокого давления или горячие струи на светильники, не имеющие класса IP66/IP69K.

4.2 Меры по снижению конденсации

• Улучшите вентиляцию и уменьшите резкие перепады температуры.

• Избегайте установки в местах скопления воды.

• Если риск образования конденсата высок, отдавайте предпочтение светильникам с вентиляционными отверстиями для выравнивания давления, влагопоглотителями или конформными покрытиями.

Полезная информация об ограничениях IP и очистке: Руководство по LSI IP/IK.

5. Как прочитать техническое описание и подтвердить заявление об IP

5.1 Быстрый аудит таблицы данных (контрольный список)

• Подтвердите точный рейтинг IP и его соответствие стандарту IEC 60529.

• Убедитесь, что номинальные характеристики распространяются на весь установленный узел (включая монтажный комплект и сальники).

• Проверьте материал прокладки, материал линз (ПК/ПММА) и характеристики сальника.

• Прочтите этапы установки, чтобы ознакомиться с примечаниями, касающимися моментов затяжки и уплотнений.

• Если существует вероятность образования конденсата, обратите внимание на вентиляционные отверстия, осушители или указания по защитному покрытию.

Если в техническом описании нет ясности, перед приемкой запросите у производителя отчет об испытаниях IP или приложение к установке.

6. Практические примеры и нейтральные соответствия продуктов.

6.1 Пример коридора (IP54)

• Типичные характеристики: панель или перегородка со степенью защиты IP54, светодиодный источник, для поверхностного монтажа со встроенным драйвером.

• Ссылка KEOU: в категории панельных светильников KEOU перечислены варианты панелей со степенью защиты IP54 и панели с датчиками движения, подходящие для коридоров и лестничных клеток; видеть: Категория панельных светильников KEOU.

• Почему это помогает: Панели для поверхностного монтажа со встроенным драйвером упрощают установку при модернизации там, где доступ к вентиляционной камере ограничен.

6.2 Шаблон для влажной зоны (независимо от производителя, IP65)

• Требуемые характеристики: пыленепроницаемая оптическая герметизация; Кабельные вводы со степенью защиты IP; Доказательства испытаний IEC 60529 IPX5; материал прокладок, совместимый с запланированными очистителями; монтажный комплект, сохраняющий герметичность.

• Процесс: проверьте заявленную степень защиты IP в паспорте, запросите доказательства испытаний, если очистка/воздействие струей является частью СОП, и убедитесь, что монтажные принадлежности сохраняют класс.

▉ Примечание. KEOU указывает IP65/IP66 на некоторых прожекторах и уличных светильниках (см. страницы прожекторов KEOU), но многие продукты со степенью защиты IP65 на сайте предназначены для использования на открытом воздухе — перед выбором для внутренних влажных помещений ознакомьтесь с четкими инструкциями по монтажу в помещении: Категория прожектора KEOU.

7. Часто задаваемые вопросы, которые подрядчики задают об интеллектуальной собственности

Вопрос 1: Приемлем ли IP20 в коридорах?

О: Да, если коридор явно сухой и убирается только влажной тряпкой. Для регулярной очистки спреем или шваброй укажите IP44–IP54.

В2: Когда мне следует выбирать IP65 в помещении?

Ответ: Когда постоянная влажность, циклы конденсации или промывки из шлангов под низким давлением являются обычным явлением. Для очистки под высоким давлением рассмотрите IP66–IP69K.

В3: Означает ли степень защиты IP65, что любые чистящие средства подходят?

О: Нет — классы IP не учитывают химическую совместимость. Подтвердите совместимость очистителя у производителя.

Вопрос 4. Изменяют ли местные правила зоны ванной комнаты нужный вам IP-адрес?

О: Часто. Зонирование ванной/душа зависит от юрисдикции — всегда уточняйте местные нормы или требования AHJ.
