Төменгі шамдардың түрлері: 6 негізгі дизайн өлшемдері және жалпы пішіндер

Төменгі шамдар - өнім санаттарының бірі . есептейтін жоба жарқырау шағымдарымен, сәйкес келмейтін кесу өлшемдерімен немесе кенеттен бос емес болып көрінетін төбемен қайтып келгенше, барлығы бірдей нәрсені білдіреді деп

Егер сіз БАӘ-де жобаларды жеткізетін дистрибьютор немесе көтерме сатушы болсаңыз (әсіресе бөлшек сауда), дұрыс терминологияны алу маңызды. Ол RFQ-ны таза етеді, орнатушылармен кері қайтаруды азайтады және тұтынушыларға төбеге және визуалды мақсатқа сәйкес келетін арматураны таңдауға көмектеседі.

Бұл нұсқаулық үш нәрсені бөледі: түсінігі (ол не және ол не емес), жарықтандырғыштың дизайн өлшемдері анықтайтын негізгі жарықтандыру шамдарының түрлерін және жалпы пішіндер/форма факторлары . нарықта көретін

1. Төменгі жарықтың мағынасы (және сатып алушылар қолданатын сөздер)

Күнделікті жарықтандыру туралы әңгімеде 'төменгі жарық' көбінесе 'жарықты төмен түсіретін төбе жарығын' білдіреді.

Нақтырақ айтқанда, жарықтандыру төбедегі қуыс тесікке орнатылған арматура болып табылады, сондықтан корпус жасырылған және жарық төбедегі тесіктен түсетін сияқты. Wikipedia анықтамасы а кіріктірілген жарық (төменгі жарық деп те аталады, жарық немесе құмыра жарығы) классикалық идеяны түсіреді.

Оны тұтынушыларға түсіндірудің практикалық жолы:

Түйіндеме : Төменгі жарық шамы анықталады жарықтың қай жерде (төменде) түсетінімен және көбінесе оның қалай орнатылатынымен (шұңқырлы) , бірақ нарық сонымен қатар ұқсас әрекет ететін жер үсті орнатылған 'төменгі шамдарды' қамтиды.

1.1 Төменгі жарық пен прожекторға қарсы панельдік жарық (жылдам айқындық)

Бұл терминдер үнемі араласады, әсіресе бөлшек саудада:

• Төменгі жарық : әдетте арналған кеңірек тарату қоршаған орта/жалпы жарықтандыруға .

• Spotlight : үшін қолданылатын тар, қарқындырақ сәуле екпін/ерекшелеу .

• Панельдік шам : әдетте үшін қолданылатын кеңірек жарық беті (көбінесе диффузоры бар). біркелкі сыртқы жарық .

Орнату термині ретінде пайдаланылатын 'шұңқырлы жарық' дегенді де естисіз. Шұңқырлы жарықтандырудың (тек әрлеуі көрінетін төбенің қуысына орнатылған) қатты бастаушы жақтауы сияқты бағыттаушыларда көрсетіледі. Jaquar БАӘ жарықтандыруға шолу.

2. 'Төменгі шамдардың түрлері' нақты жауап: 6 дизайн өлшемдері

Сатып алушылар 'түрлерді' сұрағанда, олар әдетте осы өлшемдердің бірін сұрайды. Олардың анықтауға мүмкіндік береді . қайсысы қымбат түсініспеушіліктердің алдын алатынын

2.1 Орнату әдісі: ойық, қалбырсыз пластиналар немесе үстіңгі тақтайша

Шұңғыл (корпуспен/консерві бар)

• Дәстүрлі тәсіл: тұрғын үй төбе сызығынан жоғары орналасқан.

• Төбенің бос орны жеткілікті болса және таза, төмен профильді көрініс қажет болғанда жақсы.

Консервісіз / вафли (ультра жұқа)

• Дәстүрлі 'болды' пайдаланбайтын жұқа LED модулі.

• Жақсарту жағдайларында және төбенің тар кеңістігінде жиі кездеседі.

Беткейге орнатылатын (цилиндрлер мен жарықтандыру шамдары)

• Төбенің бетіне орнатылады.

• Көбінесе сізде бетон төбелері, бос тереңдігі шектеулі немесе келсе қолданылады. арматураны сәулет нысаны ретінде оқығыңыз

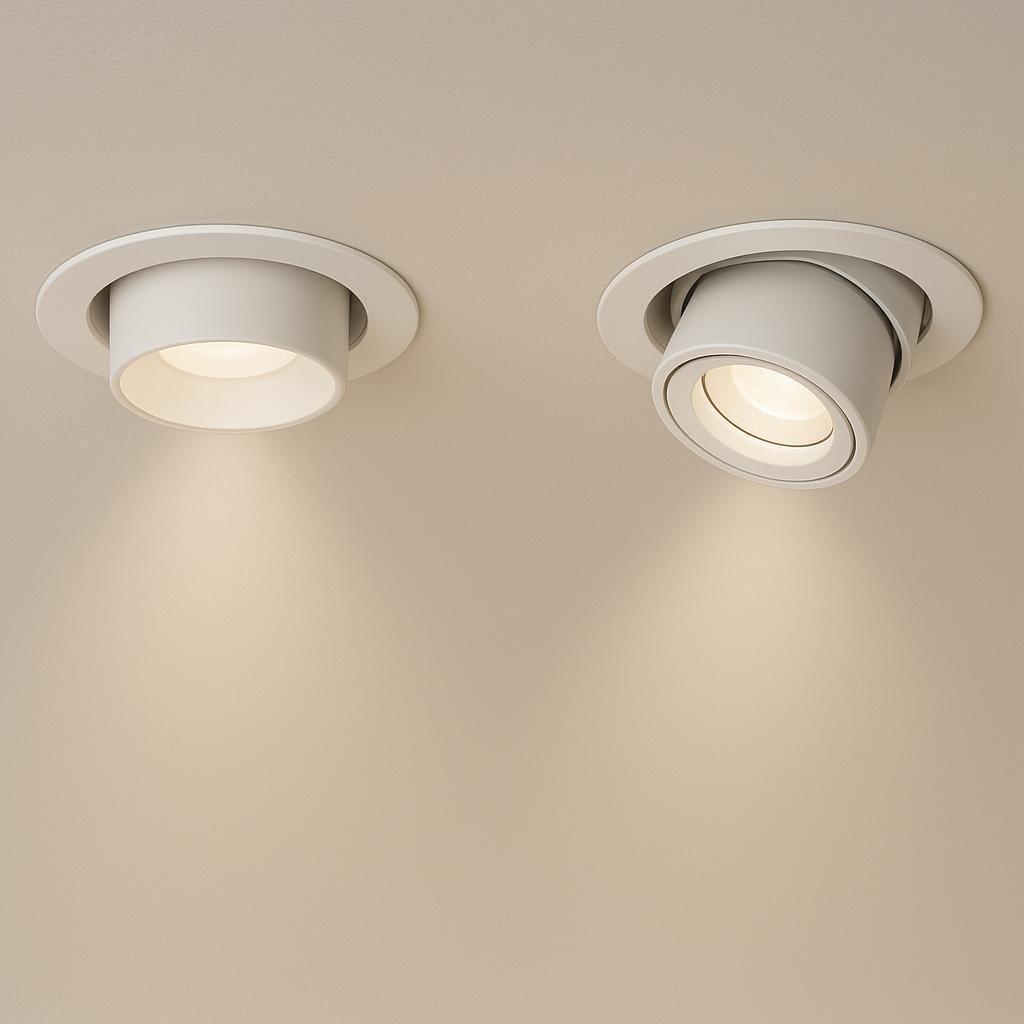

2.2 Бекітілген және реттелетін көздеу (гимбал және бекітілген төмен жарық)

Егер тұтынушы ' Gimbal vs fixed downlight ' деп сұраса, олар сәулені орнатудан кейін жылжыту керек пе, жоқ па, соны шешеді.

Бекітілген төменгі шамдар тікелей төмен бағытталған. Олар әдетте жарықтың біркелкі 'негізгі қабатын' құру үшін қолданылады.

Реттелетін төменгі шамдар (көбінесе гимбал немесе көз алмасы деп аталады ) сәулені еңкейтуге және бағыттауға мүмкіндік береді. Олар келесі жағдайларда пайдалы:

• төбелері еңіс

• қабырға мүмкіндігін немесе тауар аймағын бөлектеуіңіз керек

• шамдар торы дисплейлермен толық сәйкес келмейді

Егер сіз дистрибьюторға ыңғайлы тіл алғыңыз келсе, бұл ең таза:

• Бекітілген = қоршаған ортаның таралуы

• Реттелетін = бағытталған екпін немесе түзету

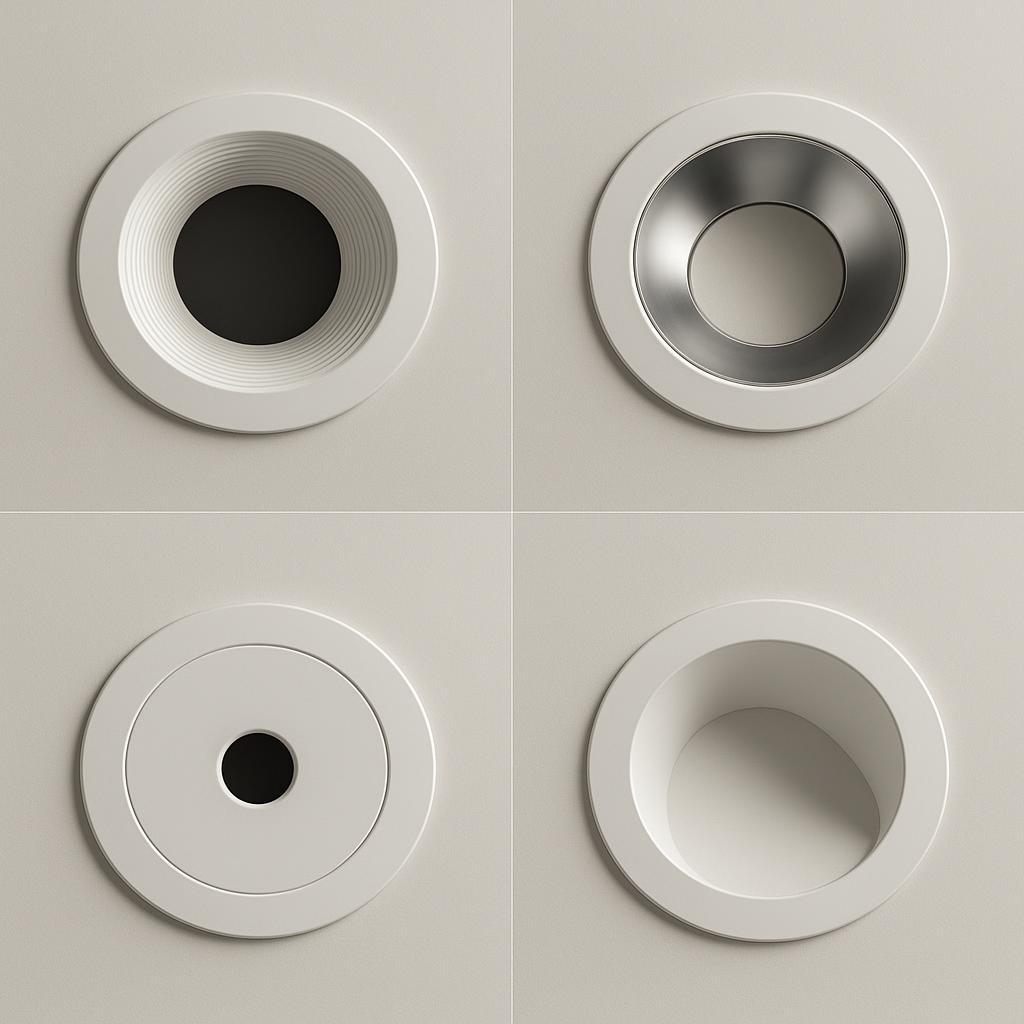

2.3 Әрлеу түрлері: қалқа, шағылыстырғыш, саңылау, қабырға жуу

Егер тұтынушы жарық түсіру түрлері туралы сұраса , олар әдетте жарқырау мен сәулені қалыптастыратын көрінетін бөлікті білдіреді. Жалпы санаттарға мыналар жатады:

• Бафельді әрлеу : шашыраңқы жарықты сіңіруге және жарқырауды азайтуға арналған қырлы интерьер.

• Шағылыстырғыш әрлеу : жарықты көбірек итеретін тегіс шағылыстыратын интерьер (көбінесе жарқынырақ көрінеді).

• Тесік тесігі : тар, басқарылатын сәулені жасайтын тығыз апертура.

• Қабырғаларды жууға арналған әрлеу : жарықты тік бетке біркелкі тарататын экрандау/оптика.

М.Т. Копландтың шолуы ойық жарықтандыру әрлеу мәнерлері осы негізгі әрлеу санаттары үшін пайдалы анықтама болып табылады.

Егер сізге жарқыраған тіл үшін неғұрлым техникалық объектив қажет болса (кеңесші RFQ-да 'UGR' сөзін қойғанда пайдалы), KEOU нұсқаулығы UGR 19 және жарқырауға қарсы оптика жарқыраудың өнімнің жапсырмасына емес, бүкіл бөлме геометриясына неліктен байланысты екенін түсіндіреді.

2.4 Жарқырауға қарсы шамдар: ыңғайсыздықты азайтатын оптика

Бөлшек саудада жарқырау практикалық мәселе болып табылады: егер сатып алушылар жоғары бұрыштарда жарық нүктелерді көрсе, олар басқа жаққа қарайды. Кассалық аймақтарда бұл одан да нашар болуы мүмкін, себебі адамдар жоғары қарай ұзақ уақыт жұмсайды.

әдеттегі Жарқырауға қарсы тәсілдерге мыналар жатады:

• Терең ойық диафрагма : жарық көзі азырақ көрінетін етіп одан әрі артта отырады.

• Бал торлары (жарықшалар) : көз жоғары көру бұрыштарында тікелей көрінбеуі үшін экрандауды қосады.

• Микропризматикалық диффузорлар : жарықтылықты жоғары бұрыштарда басқарады және көрнекі жайлылықты жақсартады.

Кеңес : Бөлшек сауда орындарында жарқырау шағымдары әдетте 'тым көп люмендерден' емес, жоғары бұрыштардағы көрінетін жарықтықтан туындайды . Терең ойық немесе экрандалған оптика көбінесе мәселені жай ғана күңгірттеуден гөрі тазарақ шешеді.

Егер сізге жарқыраған тіл үшін неғұрлым техникалық объектив қажет болса (кеңесші RFQ-да 'UGR' сөзін қойғанда пайдалы), KEOU нұсқаулығы UGR 19 және жарқырауға қарсы оптика жарқыраудың өнімнің жапсырмасына емес, бүкіл бөлме геометриясына неліктен байланысты екенін түсіндіреді.

2.5 Кесу стилі: кесілген және әрлеусіз (сылақ)

Бұл төбенің қалай көрінетіні туралы.

Кесілген (жақтаулы)

• Кесудің айналасындағы көрінетін сақина/беттік тақта.

• Әрлеу оңайырақ және төбенің кемшіліктерін кешіреді.

Тримсіз / сылақ

• Орнатылғаннан кейін минималды немесе 'көрінбейтін' жиек.

• Төбелер тыныштықты сезінуі керек заманауи бөлшек жабдықтарда қолайлы.

• Төбені әрлеумен жақсы үйлестіруді талап етеді.

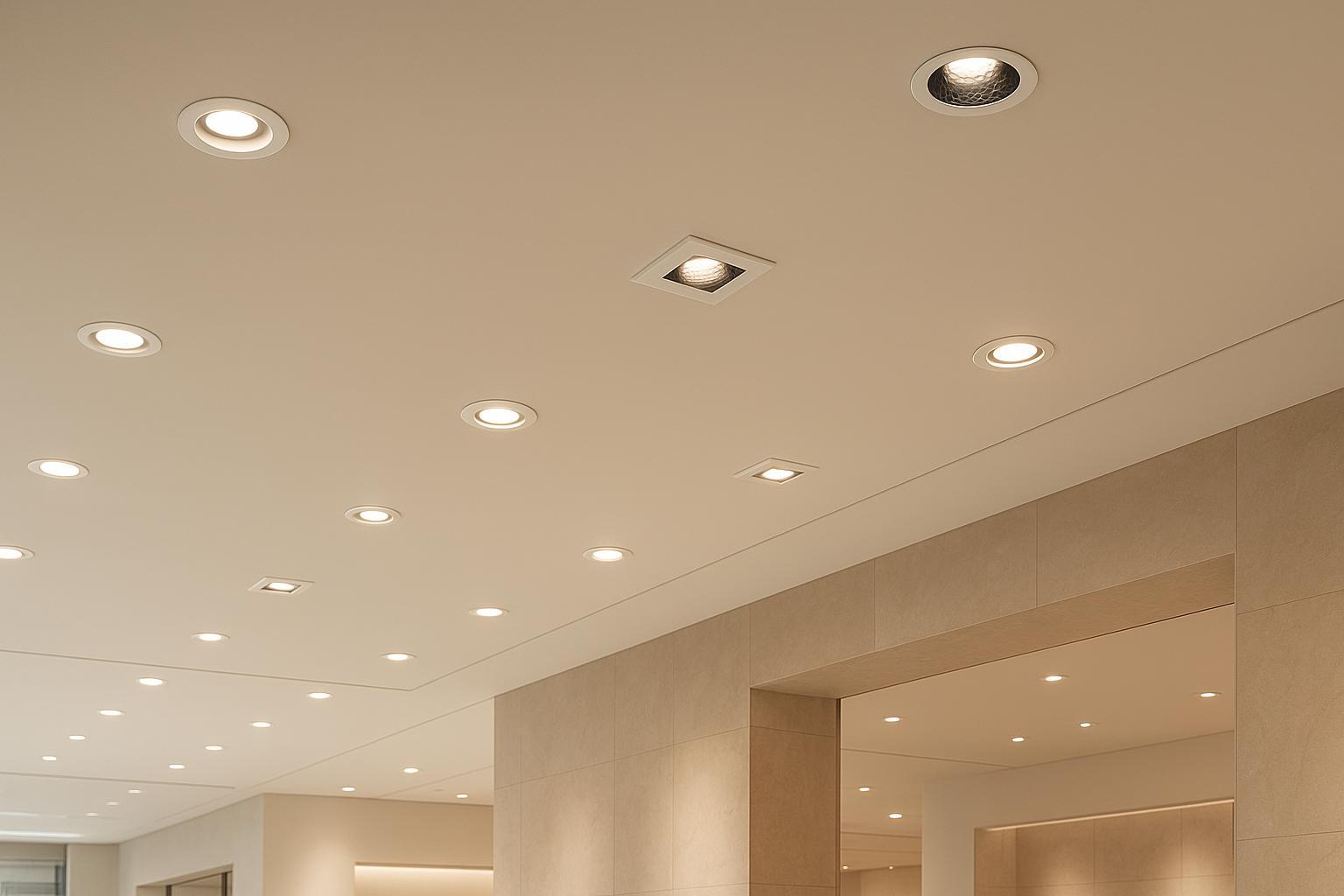

2.6 Көрінетін геометрия: дөңгелек пен төртбұрышты жарықтандыру (және әрқайсысы сәйкес келгенде)

Жарықтандыру шамдарының көпшілігі дөңгелек, өйткені дөңгелек кесу оңай және кешірімді. Бірақ бөлшек саудада геометрия көбінесе дизайн таңдауы болып табылады.

Дөңгелек

• Нарықтық әдепкі.

• Көрнекі түрде жұмсақ және мінсіз емес төбелерде туралау оңайырақ.

Шаршы

• Архитектуралық сезінеді.

• Көбінесе төбенің орналасуы геометриялық болған кезде қолданылады (торлар, сызықтық сөрелер, күшті өту сызықтары).

Сызықтық

• Нүкте емес, жарық сызығы.

• Үздіксіз жарықтандыру ырғақтарын жасау немесе шағын жарықтандыру шамдарының тығыз массивтерін ауыстыру үшін қолданылады.

Трим, апертура және жалпы әрлеу пішіндері (соның ішінде фланецсіз) сияқты терминология үшін Lumenture's тереңдетілген жарықтандыру негіздерінің анық бұзылуы бар.

2.7 Жеңіл қозғалтқыш және басқару мүмкіндіктері: біріктірілген жарық диоды, CCT коммутациясы және драйверлер

Тіпті TOFU жазбасында сатып алушылардың жиі нені білдіретінін атаған жөн:

• Біріктірілген жарықдиодты және шамға негізделген : заманауи жарықдиодты шамдардың көпшілігі ауыстырылатын шамдардан гөрі біріктірілген жарықдиодты модульдер болып табылады.

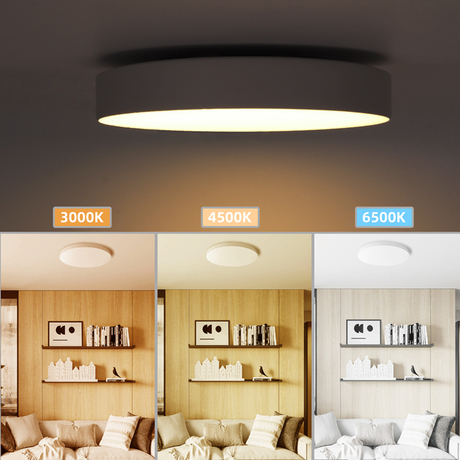

• CCT (түс температурасы) опциялары : тіркелген CCT және '3CCT ауыстырылатын' мәнерлері (бір арматура, бірнеше таңдалатын CCT).

• Драйвер сапасы (соның ішінде жыпылықтау) : тақырыпта сирек жазылады, бірақ көбінесе қайтарулар мен шағымдардың себебі.

Бұларды хабардар болу постында артық көрсетудің қажеті жоқ, бірақ . жоба сезімтал болғанда (тексеру есептегіштері, айналар, жоғары шағылысу әрлеуі) тұтынушылар оларды RFQ-ға қосқанын қалайсыз

3. Нарықта көретін жалпы жарықтандыру пішіндері (және сатып алушылар нені білдіреді)

Біреу 'дөңгелек жарықтандыру' десе, олар кесілген пішінді, әрлеу пішінін немесе сәуленің көрінісін білдіруі мүмкін. Ең жиі көрінетін форма факторлары:

1. Жұқа дөңгелек вафли : ультра жұқа диск, әдетте диффузорға негізделген

2. Терең шұңқырлы дөңгелек жылтырға қарсы : кішірек көрінетін апертура, қайнар көз

3. Шаршы бекітілген төмен жарықтандыру : орталықтандырылған оптикасы бар шаршы жақтау

4. Шаршы гимбал : еңкейтілген ішкі модулі бар шаршы жиек

5. Тримсіз/сылақ : көрінбейтін жақтау дерлік жоқ; төбенің әрлеуі жиекті анықтайды

6. Беткейге орнатылған цилиндр : төбедегі көрінетін цилиндр 'болуы'

7. Көп басты (қос/үштік) жақтаулар : тураланған бөлшек торларға арналған бір тікбұрышты жақтауда екі немесе одан да көп оптика

8. Қабырғаларды жуу нұсқалары : тік беттерді біркелкі жуу үшін асимметриялық оптика немесе экрандау

4. Бөлшек мысалдар: әр жарықтандыру түрі әдетте сәйкес келетін жерде

Бөлшек сауда туралы ойлаудың пайдалы тәсілі - қабатты жарықтандыру:

• Қоршаған орта қабаты : дүкенді ыңғайлы және навигациялы етеді

• Акцент қабаты : сатып алушыға қайда қарау керектігін айтады

Төменгі шамдар көбінесе қоршаған орта қабатында орналасады, ал тар жарықтандырғыштар екпінді басқарады, бірақ реттелетін төмен шамдар белгілі бір орналасуларда екеуін де жасай алады.

4.1 Сәулелік бұрыш диапазондары бөлшек саудада келтірілген

Сәулелік бұрыштар бәрі емес, бірақ олар ниеттің сенімді стенографиясы. Бөлшек гидтер әдетте оларды келесідей топтастырады:

• Тар нүкте (шамамен 10°–24°) күшті жарықтандыру үшін (зергерлік бұйымдар, кейіпкер заттары)

• орташа (шамамен 24°–36°) Көптеген екпін тапсырмалары (манекендер, дисплейлер) үшін

• кең (шамамен 36°–60°). Жұмсақ жабу үшін

• өте кең (60°+). Қоршаған ортаны толтыру үшін

Бұл диапазондар XHLUX сияқты практикалық бөлшек бұрыштық түсіндіргіштерде көрсетіледі бөлшек жолды жарықтандыру үшін ең жақсы сәуле бұрышы.

5. Қысқа RFQ үлгісін таратушылар қайта пайдалана алады

'Төменгі шамдарды' сұраудың орнына, төмен жарықтандыру анықтамасын сұраңыз :

1. Монтаждау: ойық / құтысыз пластиналар / беті

2. Кесу (немесе сыртқы өлшем): диапазон және төбенің бос тереңдігі шегі

3. Сәулелік мақсат: қоршаған орта және екпін; бекітілген және реттелетін

4. Жарқырауды бақылау: бөгет / терең ойық / бал ұясы / диффузор; кез келген жайлылық мақсаттары

5. Геометрия: дөңгелек / шаршы / сызықтық; кесілген және кесілген

6. Электрлік/басқару: CCT талабы, қажет болса күңгірттеу протоколы, жыпылықтау күтулері

Бұл жобалардағы ең көп таралған екі сәтсіздік режимінің алдын алады: қате кесу/тазалау және қате сәуле/жарқырау әрекеті.

6. KEOU жарықтандыруы қайда сәйкес келеді (оны сату алаңына айналдырмай)

Каталог жасап жатсаңыз немесе икемді ауқымды жинақтап жатсаңыз, ол бір ғана дене стилін емес, бірнеше 'түрлерді' тасымалдауға көмектеседі. Мысалы, KEOU Lighting жарықтандыру диапазоны реттелетін бұрыш опцияларын, жарқырауға қарсы нұсқаларды және жоғарыдағы таксономияға сәйкес келетін әртүрлі пішін факторларын қамтиды.

7. Келесі қадам

Қаласаңыз, әдеттегі AE бөлшек төбе жоспарымен бөлісіңіз (немесе жай ғана мақсатты кесу өлшемдері, төбенің бос тереңдігі және жобаның қоршаған орта ауыр немесе екпіні ауыр ма). Түгендеуді жасамас бұрын біз сізге BOM сәйкестендіруге және дұрыс жарықтандыру түрлерін қысқаша тізімге келтіруге көмектесеміз.
