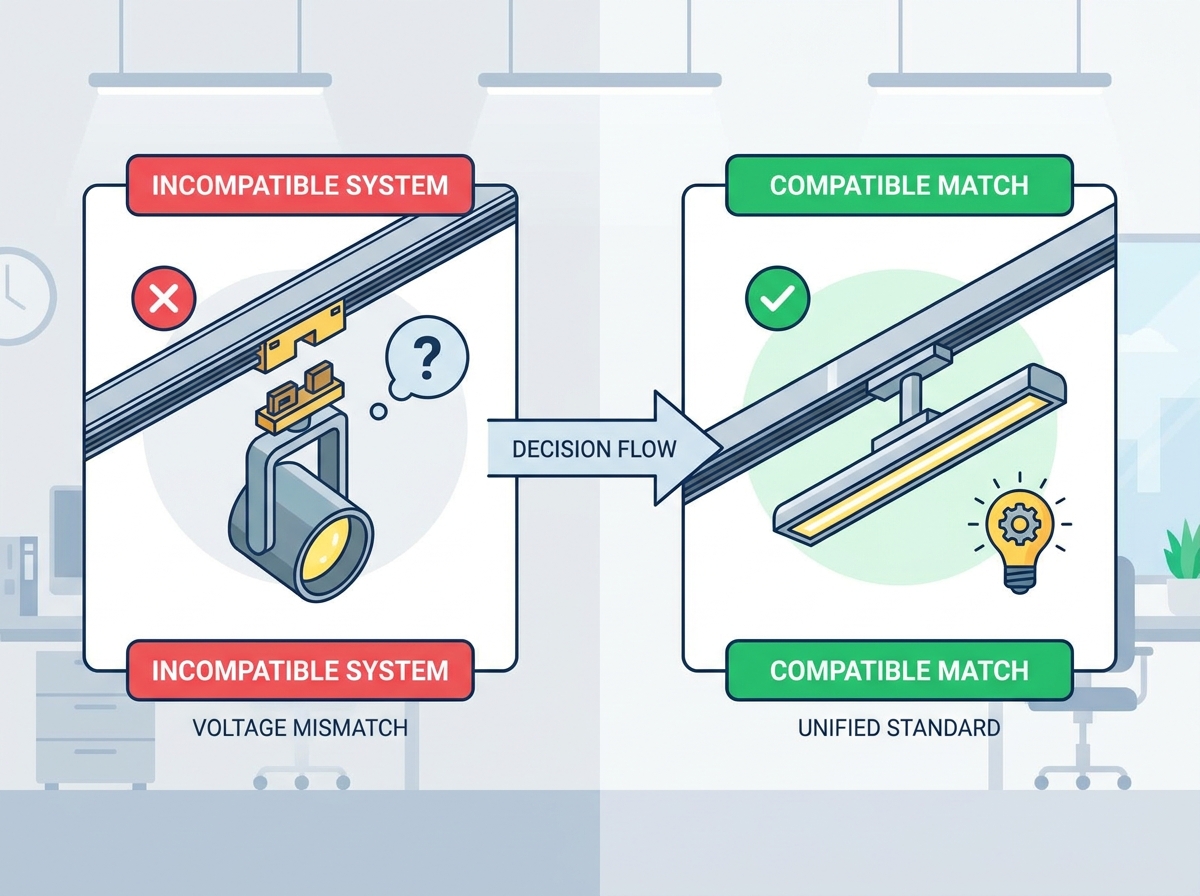

Понимание совместимости трекового освещения для коммерческих помещений

Приобретение неподходящих компонентов освещения для коммерческих зданий сопряжено с серьезными эксплуатационными рисками. Менеджеры объектов часто сталкиваются с задержками проектов, опасностями поражения электрическим током и высокими расходами на пополнение запасов из-за простых ошибок в спецификациях. В проектировании коммерческого освещения сохраняется опасное заблуждение: предположение о визуальном сходстве головок и рельсов гарантирует физическую или электрическую совместимость. Это не так. Модернизация или масштабирование существующей инфраструктуры коммерческого освещения очень сложна. Механизмы крепления и электрические соединения принципиально различаются у разных производителей. Вы не можете установить несовместимое приспособление на существующую направляющую без риска короткого замыкания или разрушения конструкции.

В этом руководстве представлена ​​система систематической оценки. Мы рассказываем, как идентифицировать существующие системы, соответствовать электротехническим требованиям и определить коммерческий уровень. трекового освещения . Компоненты Такой подход обеспечивает долгосрочную масштабируемость, адаптируемость и энергоэффективность. Правильная спецификация устраняет препятствия при установке и защищает ваши инвестиции в инфраструктуру.

• Системные стандарты диктуют совместимость: системы трекового освещения обычно делятся на три собственных стандарта (H, J и L); светильники одного стандарта не могут безопасно или функционально соединяться с другим из-за различных механизмов крепления.

• Электрическая инфраструктура имеет значение: совместимость выходит за рамки физической совместимости и требует согласования между системами линейного напряжения (120 В) или низкого напряжения (12 В/24 В), типами цепей и протоколами регулирования яркости.

• Адаптируемость к конкретному приложению: выбор правильной конфигурации трекового освещения имеет решающее значение для конкретных случаев коммерческого использования: от выделения розничных продуктов и произведений искусства галерей до акцентирования архитектурных особенностей.

• Компромиссы компонентов влияют на техническое обслуживание: Выбор между встроенными светодиодными светильниками и системами сменных ламп (GU10, MR16, E26) диктует долгосрочные рабочие процессы обслуживания и энергоэффективность в коммерческих средах.

• Пределы нагрузки не подлежат обсуждению: коммерческие установки должны строго соблюдать максимальную длину трасс и допустимую мощность нагрузки на цепь для обеспечения безопасности и соответствия требованиям.

Расшифровка стандартов систем путевого освещения (структура H, J и L)

Формулирование критериев успеха

Установление физической базовой линии — это первый шаг в любой модернизации освещения. Вы должны убедиться, что недавно приобретенные приспособления надежно зафиксированы в существующих или планируемых направляющих рельсах. Они также должны безопасно потреблять энергию, не допуская образования дуги. Покупка светильников на основе визуального сходства в Интернете — частая и дорогостоящая ошибка. Производители проектируют головки гусениц с учетом конкретных профилей рельсов. Вставление несоответствующей головки в направляющую приводит к повреждению внутренних медных шин. Это нарушает работу всей электрической цепи. Для успеха необходимо определить точный стандарт, установленный в настоящее время, прежде чем заказывать запасные части. Выездные специалисты часто сталкиваются с расплавлением шин, вызванным попытками учеников вставить несовместимые головки в существующие рельсы. Вы избежите этого, поняв три основных стандарта.

Гусеничные системы Halo (тип H)

Стандарт Halo, или H-Type, является наиболее распространенной гусеничной системой в коммерческих условиях. В нем используется трехпроводная конфигурация. Если вы осмотрите шток приспособления, вы заметите отчетливое расположение контактов. На одной стороне штока имеются два металлических контакта. На противоположной стороне находится один металлический контакт. Благодаря асимметричной конструкции приспособление вставляется только в одном направлении. Он поддерживает правильную полярность во всей цепи. Выступ заземления на приспособлении типа H совмещается с определенной канавкой на направляющей, что предотвращает обратную установку.

Благодаря своей огромной доле на рынке системы H-Type предлагают значительные преимущества менеджерам объектов. Запасные части, альтернативные головки приспособлений и совместимые аксессуары широко доступны. Вы можете легко приобрести компоненты H-Type от разных производителей. Это предотвращает привязку к поставщику и упрощает обслуживание крупных коммерческих портфелей. Когда арендатор розничной торговли выезжает, новый арендатор может легко адаптировать систему H-типа к своему конкретному плану этажа, не снимая потолочную инфраструктуру.

Гусеничные системы Juno (тип J)

Стандарт Juno, или J-Type, имеет другую физическую конфигурацию. Стержни светильников J-типа имеют два контакта, расположенные на одной стороне. Эти контакты расположены на расстоянии ровно одного дюйма друг от друга. Сам рельсовый путь имеет более широкий профиль по сравнению с системами H-типа. Внутренние шины специально выровнены по этому интервалу в один дюйм. Контактные штыри на головках J-типа часто подпружинены, поэтому для включения цепи требуется сильное нажатие и поворот.

Системы J-типа известны своим надежным структурным запорным механизмом. Когда вы вкручиваете головку J-типа в направляющую, она срабатывает с сильным механическим щелчком. Такая надежная посадка делает J-Type очень надежным в коммерческих помещениях с интенсивным движением транспорта. Его часто используют в помещениях, подверженных вибрации, например, в магазинах розничной торговли, расположенных рядом с транспортными узлами, на промышленных чердаках или в спортивных залах. Прочное механическое соединение предотвращает смещение светильников с течением времени, сохраняя первоначальный замысел дизайна освещения.

Гусеничные системы Lightolier (тип L)

Стандарт Lightolier, или L-Type, визуально похож на J-Type, но физически несовместим. Стержни светильников L-типа также имеют два контакта на одной стороне. Однако эти контакты расположены на расстоянии ровно 7/8 дюйма друг от друга. Эта разница в 1/8 дюйма означает, что головка L-типа никогда не зафиксируется на направляющей J-типа, и наоборот. Попытка применить силу приведет к поломке пластикового стержня или изгибу контактных штифтов.

Системы L-типа традиционно доминируют в конкретных архитектурных приложениях. Дизайнеры по свету часто используют направляющие L-типа для элитных галерей, музеев и специализированных объектов гостеприимства. Направляющие часто тоньше и менее бросаются в глаза, что делает их идеальными для неглубоких потолочных помещений или минималистских архитектурных проектов. Хотя запасные части легко доступны, экосистема немного более специализирована, чем вездесущий стандарт H-Type. В вестибюлях современных офисов вы часто встретите системы L-типа, интегрированные в изготовленные на заказ столярные изделия или подвешенные на высоковольтных авиационных кабелях.

Методика физической идентификации

Менеджеры объектов должны следовать строгому процессу диагностики для выявления существующих следов. Догадки приводят к сбоям в закупках. Выполните следующие действия, чтобы определить стандарт вашей гусеницы, прежде чем заказывать новые. трекового освещения : Компоненты

1. Отключите питание: выключите прерыватель, подающий питание на рельсовый путь, прежде чем приступать к физическому осмотру.

2. Снимите функциональную головку: потяните вниз стопорное кольцо и поверните приспособление на 90 градусов, чтобы снять его с направляющей.

3. Измерьте расстояние контакта: используйте штангенциркуль или точную линейку, чтобы измерить расстояние между металлическими контактами на штоке. Зазор в 1 дюйм указывает на J-тип. Зазор в 7/8 дюйма указывает на L-тип.

4. Подсчитайте контакты: если шток имеет два контакта с одной стороны и один с другой, у вас система H-типа.

5. Проверьте штампы производителя: Осмотрите внутреннюю часть рельса с помощью фонарика. Ищите штампованные буквы (H, J или L) возле блока питания или торцевых крышек.

6. Проанализируйте внутреннюю разводку проводов: посмотрите вверх на рельсовый канал. Рельсы типа H имеют два медных провода с одной стороны и один — с противоположной. Типы J и L имеют различное расположение внутренних шин.

Электрическая совместимость и совместимость по напряжению в коммерческих средах

Линейное напряжение (120 В) и системы низкого напряжения (12 В/24 В)

Коммерческие путевые установки работают либо от сети, либо от низкого напряжения. Системы линейного напряжения работают непосредственно от стандартной сети 120 В. Они обеспечивают простоту прямого подключения к сети. Вам не нужны внешние трансформаторы. Это уменьшает количество компонентов, которые могут со временем выйти из строя. Линии линейного напряжения идеально подходят для розничной торговли, больших открытых офисов и обширных коммерческих коридоров. Проводка проста, обычно используется стандартный медный провод 12 AWG, протянутый непосредственно к распределительной коробке навеса.

Системы низкого напряжения работают при напряжении 12 В или 24 В. Им требуются понижающие трансформаторы для преобразования напряжения сети 120 В. Эти трансформаторы могут быть интегрированы в навес пути или установлены удаленно в доступном потолочном люке. Системы низкого напряжения обеспечивают точное управление лучом. Светильники обычно меньше по размеру и занимают меньше места. Это делает их идеальными для элитных витрин и интимных галерей. Однако трансформаторы создают риск возникновения точки отказа. При выходе из строя удаленного трансформатора весь участок пути отключается. Кроме того, низковольтные системы подвержены падению напряжения в течение длительного периода времени. Если дорожка 12 В слишком длинная, светильники на дальнем конце будут выглядеть заметно тусклее, чем те, что расположены рядом с источником питания.

Одноцепные и двухцепные пути

Путевые рельсы бывают одноцепными и двухцепными. Одноцепной путь имеет один провод под напряжением и один нулевой провод. Все светильники, прикрепленные к этой направляющей, включаются, выключаются и затемняются одновременно. Это хорошо работает для базового окружающего освещения, где зональное управление не требуется.

Двухцепные рельсы содержат два провода под напряжением и одну общую нейтраль. Это обеспечивает огромное эксплуатационное преимущество в коммерческих помещениях. Вы можете подключить два разных набора светильников к одной и той же физической направляющей и управлять ими независимо. Например, вы можете включить настенные светильники на одном контуре, сохраняя при этом сфокусированные акцентные прожекторы на втором контуре. Это позволяет менеджерам объектов изменять атмосферу освещения без установки второго рельса на потолке. Чтобы назначить приспособление второму контуру, вы обычно поднимаете небольшой механический выступ на стержне приспособления, прежде чем вставлять его в направляющую. Эта вкладка контактирует с верхней шиной внутри направляющей.

Совместимость диммирования и системы управления

Регулировка яркости светодиодных трековых светильников требует точной технической настройки. Вы не можете использовать устаревшие диммеры накаливания с современными светодиодными драйверами. Это приведет к сильному мерцанию, слышимому жужжанию и преждевременному выходу драйвера из строя. Драйверам светодиодов требуются специальные протоколы регулировки яркости для правильного прерывания электрической синусоидальной волны.

Вы должны проверить матрицу совместимости между рельсовыми трансформаторами, драйверами светодиодов внутри светильников и диммерами для настенной коробки. Электронные диммеры низкого напряжения (ELV) обычно требуются для современных встроенных светодиодных трековых головок. Магнитные диммеры низкого напряжения (MLV) используются в старых системах магнитных трансформаторов. Всегда сверяйтесь с таблицей совместимости диммеров производителя светильника, прежде чем окончательно определиться со спецификацией вашей системы управления. Несоответствие протоколов регулировки яркости приведет к аннулированию гарантий и ухудшению условий освещения.

Оценка головок гусениц и характеристик приспособлений

Адаптируемость к конкретному приложению

Выбор правильной конфигурации полностью зависит от варианта коммерческого использования. Различные условия требуют определенных фотометрических выходных данных и физических настроек. Вы должны сопоставить возможности прибора с задачами, выполняемыми в помещении.

Розничная торговля и демонстрация товаров: В розничной торговле используется точное управление лучом и высокая светоотдача. Цель – привлечь внимание к товару и повлиять на поведение покупателя. Высококонтрастное освещение создает визуальную иерархию. Он направляет взгляд покупателя на продукцию премиум-класса. Здесь необходимы гусеничные головки с регулируемыми выступами, дверцы сарая и сотовые жалюзи. Эти аксессуары отсекают периферийные блики, гарантируя, что свет попадет на продукт, а не в глаза покупателя.

Галереи и музеи. Освещение произведений искусства требует строгих стандартов сохранности. Вы должны указать светодиодное трековое освещение без УФ-излучения. Регулируемые головки позволяют кураторам обрамлять определенные холсты. Светильники должны безопасно освещать произведения искусства, не вызывая со временем термической деградации или выцветания пигмента. В этих условиях часто используются каркасные проекторы, чтобы сформировать луч света точно по размерам картины, создавая эффект самосвечения.

Архитектурная подсветка: Корпоративные вестибюли и заведения гостеприимства используют освещение, чтобы подчеркнуть пространство. Использование настенных шайб и широких насадок подчеркивает элементы конструкции. Эта техника подчеркивает текстурированные стены, архитектурные колонны и обширные элементы потолка. Он создает ощущение объема и глубины в коммерческих помещениях. Для мытья стен требуются светильники с асимметричными отражателями, которые равномерно распределяют свет по вертикальной поверхности, не создавая перегревов возле потолка.

Интегрированные светодиоды и системы со сменными лампочками

Менеджерам объектов приходится выбирать между встроенными светодиодными светильниками и системами сменных ламп. Это решение определяет долгосрочные рабочие процессы технического обслуживания и энергопотребление на всем объекте.

Встроенные светодиодные светильники постоянно размещают диод и драйвер внутри корпуса. Они обеспечивают превосходное управление температурным режимом, поскольку весь алюминиевый корпус действует как радиатор. Это приводит к значительному увеличению срока службы, часто превышающему 50 000 часов работы. Они обладают высокой энергоэффективностью и обеспечивают огромную светоотдачу при небольшом форм-факторе. Однако они требуют более высоких первоначальных капитальных затрат. Когда встроенное приспособление в конечном итоге выходит из строя, вы должны заменить все устройство, что требует поиска визуально подходящей головки спустя годы после первоначальной установки.

В системах сменных ламп используются стандартные цоколи, такие как GU10, MR16 или E26. У них более низкая первоначальная цена покупки. Они обеспечивают гибкость в изменении угла луча или цветовой температуры простой заменой лампы. Если витрина магазина меняет тона с теплых осенних на прохладные зимние тона, вам просто нужно поменять лампочки. Однако они требуют более высоких затрат на техническое обслуживание. Персоналу приходится физически подниматься по лестнице, чтобы часто заменять перегоревшие лампочки. Кроме того, управление температурным режимом плохое, поскольку тепло задерживается внутри корпуса небольшой лампы, что приводит к более быстрому разрушению светодиодных чипов.

Фотометрические характеристики для коммерческого применения

Коммерческое освещение требует точных фотометрических характеристик. Вы не можете полагаться на общие показатели мощности для определения качества света. Мощность измеряет только потребляемую мощность, а не светоотдачу или качество.

Индекс цветопередачи (CRI): CRI измеряет, насколько точно источник света передает истинные цвета объектов по сравнению с естественным солнечным светом. Для торговых помещений и галерей требуется индекс CRI выше 90. Это обеспечивает точное представление продукта и искусства. При низком индексе цветопередачи красные ткани выглядят грязно-коричневыми, а произведения искусства кажутся плоскими. Освещение с высоким CRI повышает воспринимаемую ценность в розничной торговле.

Цветовая температура (CCT): CCT определяет теплоту или прохладу света. Измеряется в Кельвинах (К). Сопоставьте диапазоны CCT с конкретными случаями коммерческого использования. Теплая атмосфера гостеприимства, рестораны и вестибюли отелей обычно используют температуру от 2700K до 3000K, чтобы создать уютную атмосферу. Яркие, клинические офисные помещения, ювелирные магазины или современные магазины розничной торговли лучше работают с температурой от 4000 до 5000K, чтобы подчеркнуть ясность и чистоту.

Угол и распространение луча: Угол луча определяет, как свет распределяется от светильника. Выберите точечные головки (15°) для выделения небольших товаров или конкретных произведений искусства с высокого потолка. Используйте насадки потока (36°) для общих выставочных площадей или манекенов. Используйте широкие насадки потока (60°) для окружающего освещения или мытья стен. Основывайте свой выбор на высоте потолка и целевом размере дисплея. Прожектор под углом 15 градусов, установленный на потолке высотой 12 футов, будет создавать плотный, интенсивный поток света, тогда как поток света под углом 60 градусов на той же высоте будет омывать всю площадь пола.

Риски реализации, масштабируемость и соответствие требованиям

Грузоподъемность и максимальная длина пробега

Коммерческие установки должны строго соответствовать рекомендациям Национального электротехнического кодекса (NEC). Расчеты нагрузки на рельсовое освещение строго регулируются статьей 410 NEC. Вы не можете просто добавлять светильники на рельс, пока он физически не заполнится. Вы должны рассчитать максимальное количество светильников на основе силы тока в цепи и сечения проводов.

NEC устанавливает правило 80% для длительных нагрузок. Коммерческое освещение считается постоянной нагрузкой, поскольку оно работает более трех часов за раз. Если у вас стандартная 20-амперная цепь при напряжении 120 В, общая теоретическая мощность составит 2400 Вт. Однако вы можете использовать только 80% этой мощности, чтобы предотвратить срабатывание выключателя и перегрев проводов. Следовательно, ваша максимальная безопасная нагрузка составляет 1920 Вт. Вы должны разделить 1920 на мощность выбранных вами гусеничных головок, чтобы определить максимальное количество светильников, разрешенное на этой конкретной трассе. Если вы выберете светодиодные головки мощностью 15 Вт, вы можете безопасно установить 128 светильников в эту 20-амперную цепь. Всегда проверяйте эти расчеты у лицензированного электрика.

Энергоэффективность и коммерческая рентабельность инвестиций

Переход на современную инфраструктуру светодиодных дорожек немедленно повлияет на эксплуатационные расходы. Значительное снижение мощности снижает ежемесячные счета за коммунальные услуги. Замена устаревших галогенных ламп MR16 мощностью 50 Вт на светодиодные эквиваленты мощностью 8 Вт обеспечивает огромную экономию энергии в крупных розничных магазинах. Такое снижение теплопроизводительности также снижает нагрузку на систему отопления, вентиляции и кондиционирования здания, что увеличивает экономию энергии.

Кроме того, использование высокоэффективных, соответствующих требованиям светильников открывает возможность получения коммерческих скидок на электроэнергию. Многие местные коммунальные компании предлагают финансовые стимулы для модернизации коммерческого освещения. Менеджерам объектов следует ознакомиться со списком сертифицированных продуктов DesignLights Consortium (DLC). Выбор оборудования из списка DLC часто гарантирует право на участие в этих прибыльных программах скидок, ускоряя возврат инвестиций. Убедитесь, что ваша группа по закупкам хранит все спецификации и счета-фактуры, поскольку коммунальным предприятиям требуется строгая документация для обработки заявок на скидки.

Ограничения по весу и монтаж на конструкции

Физические ограничения диктуют способ установки рельсовых путей. Вам необходимо выбирать между подвесными и скрытыми направляющими в зависимости от инфраструктуры потолка. Направляющие для скрытого монтажа крепятся непосредственно к потолочным балкам, бетонному настилу или гипсокартону. Подвесные направляющие опускаются с помощью авиационных тросов или жестких подвесок с резьбой, чтобы приблизить источник света к товару.

Тяжелые коммерческие гусеничные головки с большим просветом оказывают значительную направленную вниз силу. Если перегрузить подвесной путь, рельс перекосится. В тяжелых случаях потолочные анкеры выйдут из строя, что приведет к обрушению всей системы. Стратегии смягчения последствий включают установку дополнительных точек крепления через каждые два фута вместо стандартных четырех футов. При креплении к гипсокартону никогда не полагайтесь на стандартные пластиковые дюбели. Используйте прочные болты-рычаги. При монтаже на подвесном потолке закрепите направляющую непосредственно к потолку над ним с помощью независимых поддерживающих тросов, а не полагайтесь на Т-образную решетку, которая будет удерживать вес.

Долгосрочное обслуживание и привязка к экосистеме

Выбор запатентованных или малоизвестных путевых систем сопряжен с серьезным стратегическим риском. Если нишевый производитель обанкротится, вы не сможете найти сменные головки или направляющие. Это приводит к полному и дорогостоящему демонтажу системы в случае выхода из строя нескольких светильников или необходимости расширения схемы освещения.

Посоветуйте своему отделу закупок стандартизировать инфраструктуру освещения в нескольких коммерческих точках. Придерживайтесь вездесущих стандартов H, J или L. Стандартизация упрощает закупки. Менеджеры объектов могут вести централизованный учет запасных частей. Бригадам технического обслуживания не нужно изучать различные диагностические процедуры для каждого здания в портфолио. Стандартизированный подход гарантирует, что гусеничная головка, снятая со склада в Техасе, идеально подойдет для розничной торговли в Нью-Йорке.

Заключение

Совместимость трекового освещения — это жесткое техническое требование, а не гибкое дизайнерское предложение. Несоответствующие компоненты выйдут из строя из-за несовместимости монтажных механизмов и электрических соединений. Соединение неправильных деталей создает серьезную опасность поражения электрическим током и аннулирует гарантию производителя. Успех зависит от точной идентификации и точного электрического согласования.

Логика составления шорт-листа проста. Сначала проверьте существующий тип гусеницы, чтобы определить, соответствует ли она стандарту H, J или L. Во-вторых, проверьте требования к напряжению и нагрузочную способность цепи. Наконец, выбирайте светильники с учетом фотометрических потребностей, коммерческого применения и возможностей обслуживания вашего предприятия.

Прежде чем завершить закупку освещения, выполните следующие действия:

1. Проведите аудит существующей потолочной инфраструктуры, чтобы определить точный стандарт направляющих (H, J или L), используя метод физических измерений.

2. Рассчитайте максимальную длительную нагрузку на основе правила 80% NEC, чтобы определить, сколько светильников могут выдержать ваши выключатели тока.

3. Сравните выбранные светодиодные направляющие с настенными диммерами, чтобы обеспечить совместимость с протоколами ELV или MLV.

4. Прежде чем утверждать оптовые заказы, закажите один образец приспособления, чтобы физически проверить механизм блокировки и распределение балки на существующей направляющей.

Часто задаваемые вопросы

Вопрос: Взаимозаменяемы ли трековые светильники разных марок?

О: Бренд имеет меньшее значение, чем конкретный стандарт трека (H, J или L). Многие различные бренды производят крепления H-типа, подходящие для направляющих H-типа. Однако кросс-брендовое смешивание требует строгой проверки расположения контактов и механизма крепления. Никогда не делайте вывод о совместимости, основываясь только на торговой марке.

Вопрос: Могу ли я установить головки светодиодных треков на старую коммерческую систему треков?

Ответ: Физическая подготовка является основным препятствием. Если старая дорожка представляет собой стандартную систему линейного напряжения H, J или L, светодиодные головки, разработанные именно для этого стандарта, физически подойдут. Однако вам необходимо модернизировать настенные диммеры для работы со светодиодной нагрузкой, чтобы предотвратить мерцание и повреждение драйвера.

Вопрос: Как узнать, есть ли в моем коммерческом помещении трековое освещение H, J или L?

A: Снимите приспособление и измерьте контакты на штоке. Расстояние в 1 дюйм указывает на J-тип. Расстояние 7/8 дюйма указывает на L-тип. Если шток имеет два контакта на одной стороне и один на противоположной стороне, это система типа H.

Вопрос: Какое максимальное количество приборов я могу поставить на коммерческую трассу?

О: Максимальное количество зависит от общей силы тока вашей сети. Вы должны следовать правилу непрерывной нагрузки 80%. Рассчитайте 80% общей мощности схемы, затем разделите это число на общую мощность ваших конкретных гусеничных головок, чтобы найти предел.

Вопрос: Требуются ли для коммерческих систем трекового освещения специальные диммеры?

А: Да. Современные светодиодные трековые системы требуют специальных электронных диммеров низкого напряжения (ELV) или магнитных диммеров низкого напряжения (MLV). Стандартные диммеры для ламп накаливания несовместимы со светодиодными драйверами. Их использование приведет к сильному мерцанию и необратимому повреждению осветительных приборов.

Вопрос: Какие типы цоколей ламп наиболее распространены в коммерческом освещении?

О: В сменных системах обычно используются основания GU10, MR16 и E26. GU10 и MR16 обычно используются для направленного акцентного освещения. E26 — стандартное основание среднего размера, используемое для более крупных затоплений. Они требуют большего обслуживания по сравнению со встроенными светодиодными модулями.
