저자: Huang 게시 시간: 2026년 4월 21일 출처: 대지
상업용 조명을 배포하는 경우 입찰 문서에서 같은 동일한 조합을 계속해서 본 적이 있습니다 . 'UGR<19' 및 '깜박임 없는 LED 패널 조명' 과 서류상으로는 간단해 보이지만 화면 눈부심, 시각적 피로 또는 카메라 밴딩을 유발하는 제품에 대한 책임이 있는 사람이 되기 전까지는 그렇습니다.
이 글은 결정단계 구매자 가이드입니다. 대해 설명합니다 . 일반적으로 UGR<19를 달성하는 방법 , '깜박임 없음'을 지정하는 방법 과 가장 중요하게는 올바른 문서로 주장을 확인하는 방법에 초박형 패널을 재고 또는 견적하기 전에
그 과정에서 KEOU Lighting의 내장 원형 패널 디자인의 예를 사용하여 어떻게 적용되는지 보여 드리겠습니다 . 육각형 벌집 눈부심 방지 광학 장치 (매입형 눈부심 방지 설계의 일반적인 접근 방식)가 더 큰 눈부심 제어 그림에
이 가이드의 정확성을 유지하기 위해 아래에 인용된 제품 데이터는 KEOU 제품 페이지 및 인용 소스에 공개된 내용으로 제한됩니다. 프로젝트에 대한 정확한 깜박임 측정 기준이 필요한 경우 특정 드라이버 옵션에 대한 공급업체의 깜박임 보고서를 요청하십시오.
참고로 KEOU를 참조하세요. KSA용 사무용 LED 패널 조명 사양 가이드: UGR<19, 깜박임, 디밍을 통해 유통업체가 입찰 전반에 재사용할 수 있는 광범위한 체크리스트를 제공합니다.
UGR(Unified Glare Rating)은 평가하기 위한 표준화된 방법입니다 . 불편한 눈부심을 실내 조명기구의 중요한 구매자 시사점은 다음과 같습니다.
UGR은 등기구만의 고정된 특성이 아닙니다. 공간, 보는 방향, 관찰자 위치, 표면 반사율 및 레이아웃에 따라 변경됩니다.
그렇기 때문에 신뢰할 수 있는 UGR 문서에는 컨텍스트가 필요합니다. ERCO의 조명 지식 기반에서 설명하는 것처럼 UGR 계산은 시야에서 가장 많은 수의 등기구가 보이는 최악의 관찰자 위치(종종 눈부심이 허용되지 않는 곳)를 평가합니다.ERCO — 'UGR 방법'
유통업체의 경우 이는 두 가지 실질적인 의미를 갖습니다.
광도 파일이 없는 UGR 라벨은 약한 증거입니다. DIALux/Relux에서 검증하려면 IES/LDT 파일(또는 이에 상응하는 측광 데이터)이 필요합니다.
UGR<19 주장에는 등의 가정이 있어야 합니다 . 장착 높이, 간격, 반사율 및 방법(테이블 대 응용 프로그램 기반 모델) 적절한 UGR 방법이 무엇을 말할 수 있고 말할 수 없는지에 대한 좋은 요약은 독일 조명 산업 지침에 나와 있습니다. licht.de — 'UGR 방법: 적용 및 제한' (PDF).
전문가 팁 : 공급업체가 IES/LDT 파일과 UGR 테이블(또는 시뮬레이션 가정)을 제공할 수 없는 경우 'UGR<19'를 엔지니어링이 아닌 마케팅으로 취급하세요.
대부분의 낮은 UGR 조명기구는 제어함으로써 성공합니다 . 높은 각도 휘도를 사용자가 직접 '소스를 볼' 수 있는 각도(특히 모니터 시선 주변)에서 조명기구를 떠나는 빛인

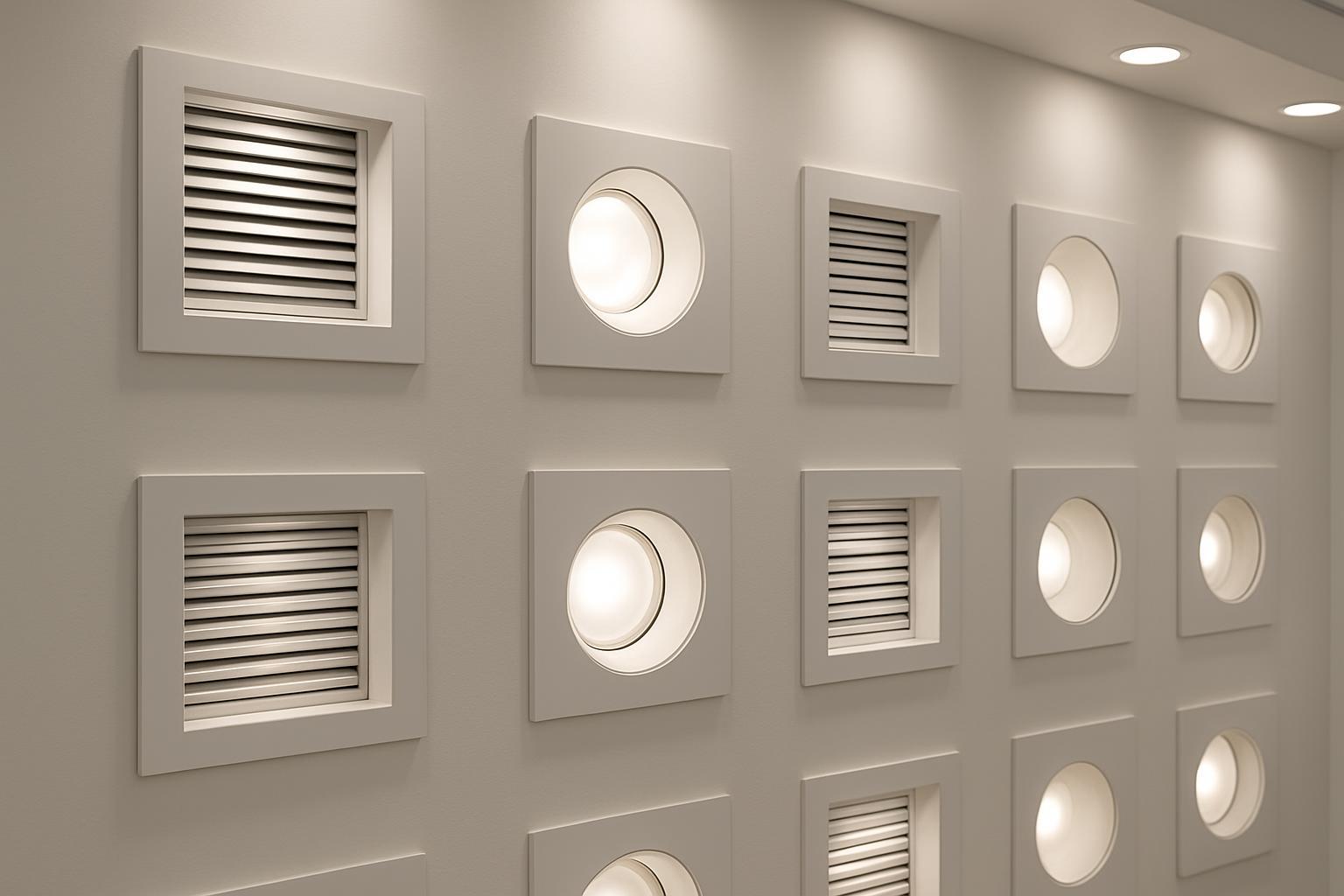

가장 자주 보게 될 세 가지 광학 전략은 다음과 같습니다.
벌집형 루버는 높은 각도의 빛을 차단하는 작은 셀의 격자입니다. 간단히 말해서, LED 광원을 보호합니다 . 유용한 빛이 작업 평면에 도달하도록 하면서 대부분의 시야 방향에서
이 접근 방식은 의미 있는 차단을 생성하고 화면이 많은 환경에서 등기구를 편안하게 만들 수 있기 때문에 눈부심 방지 매립형 설계에서 일반적입니다.
재고를 확보하기 전에 이해해야 할 장단점:
약간의 루멘 손실이 예상됩니다(눈부심 제어는 일반적으로 광학 효율성을 저하시킵니다).
등기구의 모양이 변경됩니다(보다 '기술적인' 모양).
일부 환경에서는 먼지/청소가 중요할 수 있습니다.
마이크로프리즘 레이어는 미세한 표면 구조를 사용하여 빛의 방향을 바꾸고 확산시킵니다 . 목표는 휘도 '핫스팟'을 부드럽게 하고 높은 각도에서 눈부심을 줄이는 것입니다.
이는 보다 깔끔한 평면 외관을 선호하는 패널 제품군에서 흔히 발생합니다.
장단점:
디퓨저는 시각적 질감과 빔 확산에 영향을 미칠 수 있습니다.
성능은 필름 품질과 광학 스택에 크게 좌우됩니다.
깊은 홈은 형상 기반 눈부심 제어입니다. 발광 요소가 하우징 내부에 더 깊게 위치하면 고정 장치가 자연스럽게 광원을 일반적인 시선에서 숨깁니다.
이것이 바로 많은 매립형 다운라이트와 '깊은 눈부심 방지' 패널이 기본 오팔 패널보다 눈부심을 더 안정적으로 낮출 수 있는 이유입니다.

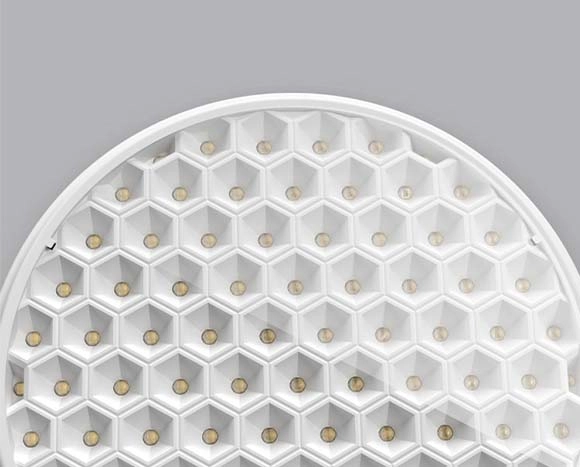

KEOU라이팅의 눈부심 방지 내장형 원형 패널 조명은 '루버 + 매립' 접근 방식의 좋은 예입니다.
제품 페이지에서 KEOU는 특허받은 육각형 벌집 눈부심 방지 디자인 과 깊게 오목한 눈부심 방지 구조를 설명합니다 . 이 페이지에는 차단 각도 >30° 내에서 빛을 제어하는 방법도 명시적으로 언급되어 있습니다. 눈부심 방지 메커니즘의 일부로
구매자의 관점에서 볼 때 이것은 올바른 유형의 메커니즘 설명입니다. 단순히 라벨을 사용하는 것이 아니라 눈부심을 줄이는 방법 (차폐/차단)을 설명하는 것입니다.
이를 사무실 프로젝트용 재고 SKU로 만들기 전에 여전히 필요한 것은 메커니즘을 측정 가능한 결과와 연결하는 증거입니다.
시뮬레이션할 수 있는 IES/LDT 파일
UGR 테이블 또는 시뮬레이션 조건
테스트된 구성 확인(CCT, 전력량, 광학, 드라이버)
초박형 디자인은 특히 공간이 제한된 천장의 실제 설치 문제를 해결하지만 엔지니어링 범위를 제한하기도 합니다.
KEOU의 눈부심 방지 내장 원형 패널 페이지에서 고정 장치 두께는 여러 크기에 걸쳐 18mm 로 표시되며 다양한 컷아웃 범위와 스프링 클립 설치가 가능합니다.
유통업체 위험 관점에서 초박형 제품은 구매자에게 세 가지 질문을 제기합니다.
열 관리 : 기계적 설계가 강력하지 않은 경우 부피가 작을수록 열 확산을 위한 공간이 줄어들 수 있습니다.
드라이버 통합 : 드라이버는 어디에 있고 품질 등급은 무엇이며 어떻게 보호됩니까?
SKU 전반의 일관성 : 9W는 광학, 깜박임 및 온도 측면에서 36W와 동일하게 작동합니까?
프로젝트를 견적하기 전에 (서면으로) 요청해야 할 사항:
하우징 소재 세부 정보(알루미늄은 일반적으로 열 확산에 대한 긍정적인 신호입니다)
드라이버 사양(필요한 경우 디밍 유형 포함)
해당 시장의 보증 범위 및 애프터 서비스 프로세스
조달에 있어 '깜박임 없음'은 마케팅 형용사로 취급되어서는 안 됩니다. 으로 간주되어야 합니다. 측정 가능한 요구사항 .
규정 및 전문 테스트에서 널리 참조되는 두 가지 측정 항목은 다음과 같습니다.
PstLM (단기 광 변조, 주로 낮은 주파수와 관련됨)
SVM (스트로보스코픽 가시성 측정, 더 높은 주파수와 관련됨)
플리커 평가 방법과 측정 조건이 중요한 이유에 대한 철저한 개요는 다음과 같은 미국 에너지부 SSL 문헌에서 찾을 수 있습니다. DOE SSL 깜박임 검토(Miller et al.).
깜박임 측정 프레임워크(IEEE 지침 포함)에 대한 엔지니어링 중심 설명은 다음을 참조하세요. 깜박임 측정 및 IEEE 1789에 대한 Signify 백서.
다음 사항이 명확하게 기술된 깜박임 보고서를 요청하세요.
보고된 측정항목(PstLM, SVM 또는 이에 상응하는 항목)
테스트 방법/표준 및 테스트 조건
전력량 및 드라이버 옵션 전반에 걸쳐 결과가 일관된지 여부
디밍 시 제품이 사양 내에서 유지되는지 여부(디밍이 필요한 경우)
좋은 등기구라도 프로젝트 사양이 명확하지 않으면 카메라 테스트에 실패하거나 불편함을 유발할 수 있습니다.
주의할 점:
가시적인 변조를 도입하는 저품질 드라이버
파형 특성을 변경하는 디밍 시스템
카메라 밴딩에 민감한 애플리케이션(소매 콘텐츠 제작, 호텔, 방송 구역)
고객이 비디오 성능에 관심이 있다면 요구 사항을 초기에 사양에 포함시키십시오. 조달 후에 추가하지 마십시오.
눈부심이 적고 깜박임이 적은 제품을 판매하는 것은 위험 감소 도 판매하는 것입니다 . 검증팩은 이를 증명하는 방법입니다.
다음은 팀에서 표준화할 수 있는 실용적인 체크리스트입니다.
IES/LDT 측광 파일(광학 변형별)
UGR 테이블 또는 애플리케이션 기반 계산 출력
명시된 가정: 장착 높이, 간격, 반사율, 관찰자 위치
UGR 테이블이 해석되는 방법에 대한 더 깊은 프레임워크를 원하는 경우 TRILUX는 해당 가이드에서 명확한 설명을 제공합니다. UGR 테이블 방법.
루멘 출력 및 분포
효능 및 전기 입력 범위
CRI 및 CCT 옵션(및 파일이 적용되는 옵션)
예를 들어 KEOU의 제품 페이지에는 일반적인 전력량(예: 9W 및 18W 크기)에 대한 광속 값이 나열되어 있는데, 이는 유용한 출발점이 되지만 레이아웃 작업을 위해서는 여전히 측광 파일이 필요합니다.
PstLM 및/또는 SVM 결과(또는 동등하고 잘 정의된 측정항목)
보고서는 테스트된 정확한 구성을 식별합니다.
디밍 종속성을 기록합니다.
구매자가 저눈부심, 저깜박임, 초박형 패널 가격을 인상할 때 모호한 품질 설명으로 대답하지 마십시오. 틀렸을 때의 대가로 대답하십시오.
낮은 UGR 및 깜박임 방지 사양으로 인해 다음이 줄어듭니다.
재설계 위험(설치 후 눈부심 준수 실패)
사용자 불만 사항(눈의 피로, 화면 반사)
유통업체의 반품 및 명예 훼손
재승인 주기로 인한 프로젝트 지연
그런 다음 비용이 일반적으로 어디서 발생하는지 설명하십시오.
광학 도구 및 재료(예: 벌집형 루버, 정밀 디퓨저)
드라이버 품질 계층 및 안정성
테스트/문서화(UGR 테이블, IES/LDT, 깜박임 보고서)
이렇게 하면 대화가 '비싼 이유는 무엇입니까?'에서 '어떤 위험을 제거합니까?'로 전환됩니다. 이는 상업 프로젝트에서 승리하기가 훨씬 쉬운 대화입니다.
견적 작업 흐름에서 다음 4단계 결정 경로를 사용하세요.
프로젝트 눈부심 한계 확인(UGR<19는 사무실 및 스크린 환경에 일반적임)
광학적 접근 방식 선택(허니콤 루버 vs 마이크로프리즘 vs 깊은 리세스)
측정 가능한 지표를 사용하여 깜박임 요구 사항 지정(특히 밝기 조절/카메라가 중요한 경우)
구매 승인 전 검증팩(IES/LDT + UGR 가정 + 플리커 리포트) 요청
입찰 또는 재고 결정을 위해 초박형 눈부심 방지 매립 패널을 평가하는 경우 위험을 제거하는 가장 빠른 방법은 전체 보고서 팩을 미리 요청하는 것입니다.
KEOU의 내장형 눈부심 방지 원형 패널 제품군에 대해서는 다음을 문의하세요.
정확한 광학 변형을 위한 IES/LDT 파일
명시된 가정이 포함된 UGR 문서
정확한 드라이버 옵션에 대한 깜박임 보고서(PstLM/SVM 또는 이에 상응하는 것)
프로젝트 천장 높이, 간격 및 목표 조도 수준을 공유하는 경우 엔지니어링 팀에서는 UGR 및 깜박임 요구 사항에 맞는 광학/드라이버 구성을 권장할 수도 있습니다.
