저자: Huang 게시 시간: 2026년 3월 26일 출처: 대지
CNC 라인의 '방수' 조명을 교체한 후 몇 달 후 렌즈 내부에 오일 안개가 발견된 경우 IP 및 IK 등급이 필요하지만 전체 사양은 아니라는 불편한 진실을 이미 알고 계실 것입니다..
유통업체와 계약업체의 승리는 간단합니다. 구역(오일 미스트 대 워시다운 대 크레인 베이)에 맞는 사양을 작성하고, 부드러워지거나 흐릿해지지 않는 씰과 렌즈 재료를 선택하고, 몇 주가 아닌 몇 년 동안 고정 장치의 씰을 유지하는 유지 관리 주기를 설정하는 것입니다.
다음은 견적 및 제출물에 재사용할 수 있는 실용적인 모범 사례 프레임워크입니다.
이를 시작점으로 사용한 다음 청소 방법, 화학 및 충격 위험에 따라 조정하십시오.
| 시설 내 구역 | 일반적인 노출 | 실용적인 출발점 | 한 단계 더 나아가야 할 때 |

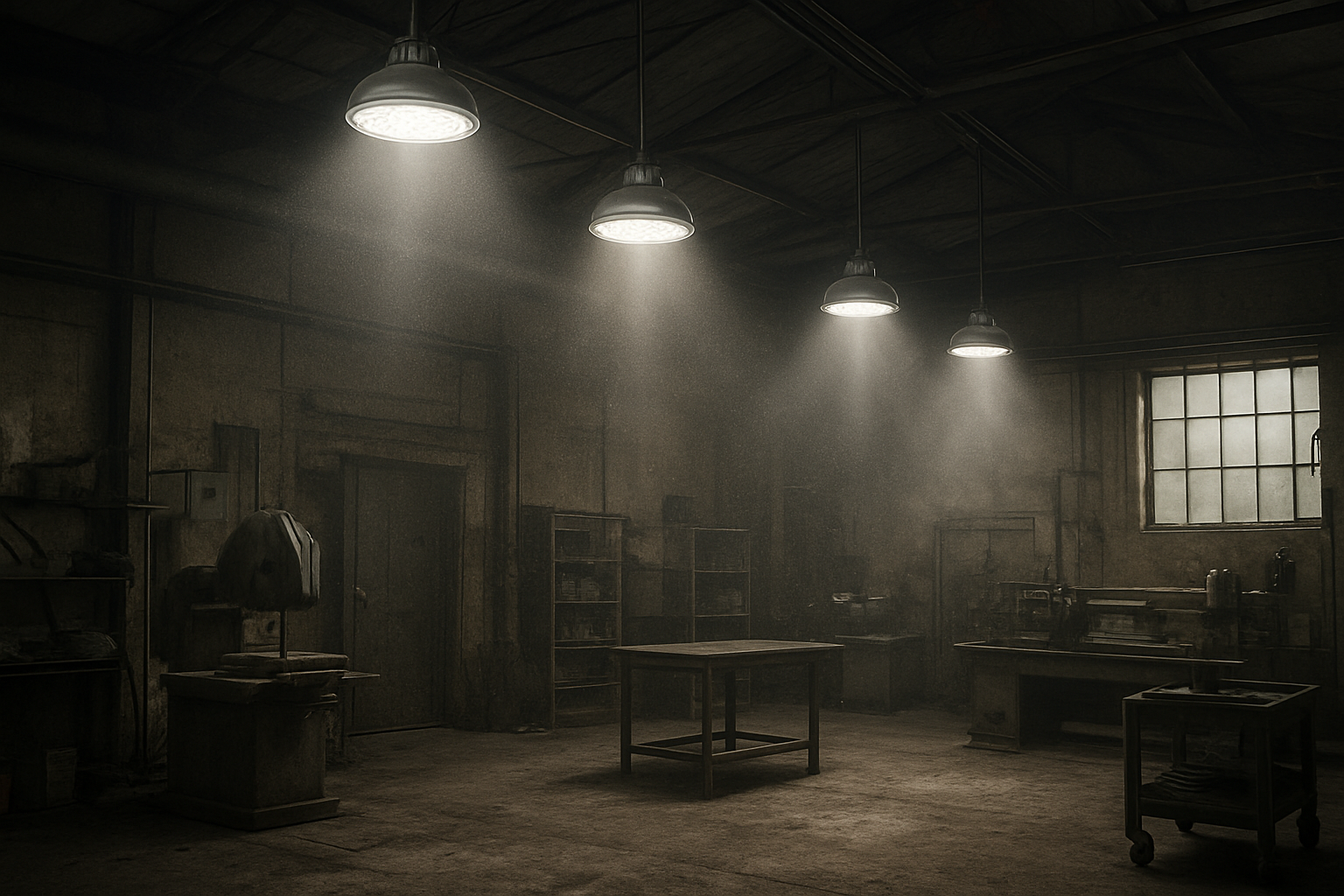

일반 먼지가 많은 작업장(직접 분사하지 않음) |
공기 중의 먼지, 가끔씩 닦아내는 작업 |
IP65 |
청소를 위해 호스/압력 세척을 사용하는 경우 단계적으로 진행하세요. |
CNC/머시닝센터(오일미스트+쿨런트 스프레이) |
미세 오일 에어로졸, 냉각수 비말, 금속 미세분 |
IP65(양호) / IP66(양호) |
자주 분사하거나 공격적으로 세척하는 경우 IP66으로 업그레이드하세요. 기계 조명 노출 및 축적이 지속되는 심한 습윤의 경우 IP67+를 고려하십시오. |
세척 구역 |
호스 스프레이, 세제 |
IP66+ |
청소가 고압이거나 빈번한 경우에는 단계를 밟으십시오. 지역 규정에 따라 젖은 장소의 안전 목록을 확인하세요. |
크레인 베이/자재 취급 레인 |
진동 + 공구, 잔해, 유지보수로 인한 충격 |
IP65+ + IK08–IK10 |
장비, 흔들리는 하중 또는 일상적인 기계적 접촉으로 고정 장치에 접근할 수 있는 경우 IK10으로 업그레이드하세요. |
▉ 주요 사항 : 기름이 많은 공장에서는 IP 등급을 통해 '밀봉'이 가능합니다. . 개스킷 화학, 렌즈 재료 및 열 설계에 따라 밀봉 상태를 여부가 결정됩니다 유지할지 .
IP 코드는 IEC 60529 에서 유래합니다 . 두 자리 숫자입니다.
첫 번째 숫자(고체) : 먼지 보호
두 번째 숫자(액체) : 물 침투 방지
대부분의 산업 프로젝트는 세 가지 일반적인 옵션을 중심으로 진행됩니다.
IP65 : 방진 및 워터 제트로부터 보호됩니다(많은 산업용 등기구의 기준). 명확한 입문서는 Access Fixtures의 개요입니다. IP 등급 차이.
IP66 : 에 대한 더 높은 저항성을 갖춘 방진 기능 더 강력한 물 분사 - 호스다운 및 더 강한 스프레이가 현실의 일부일 때 유용합니다.
IP67 : 방진 및 일시적인 침수에 대한 저항력이 있습니다.
그렇습니다. 씰 시스템과 재료가 화학적 성질과 일치하는 경우에만 가능합니다..

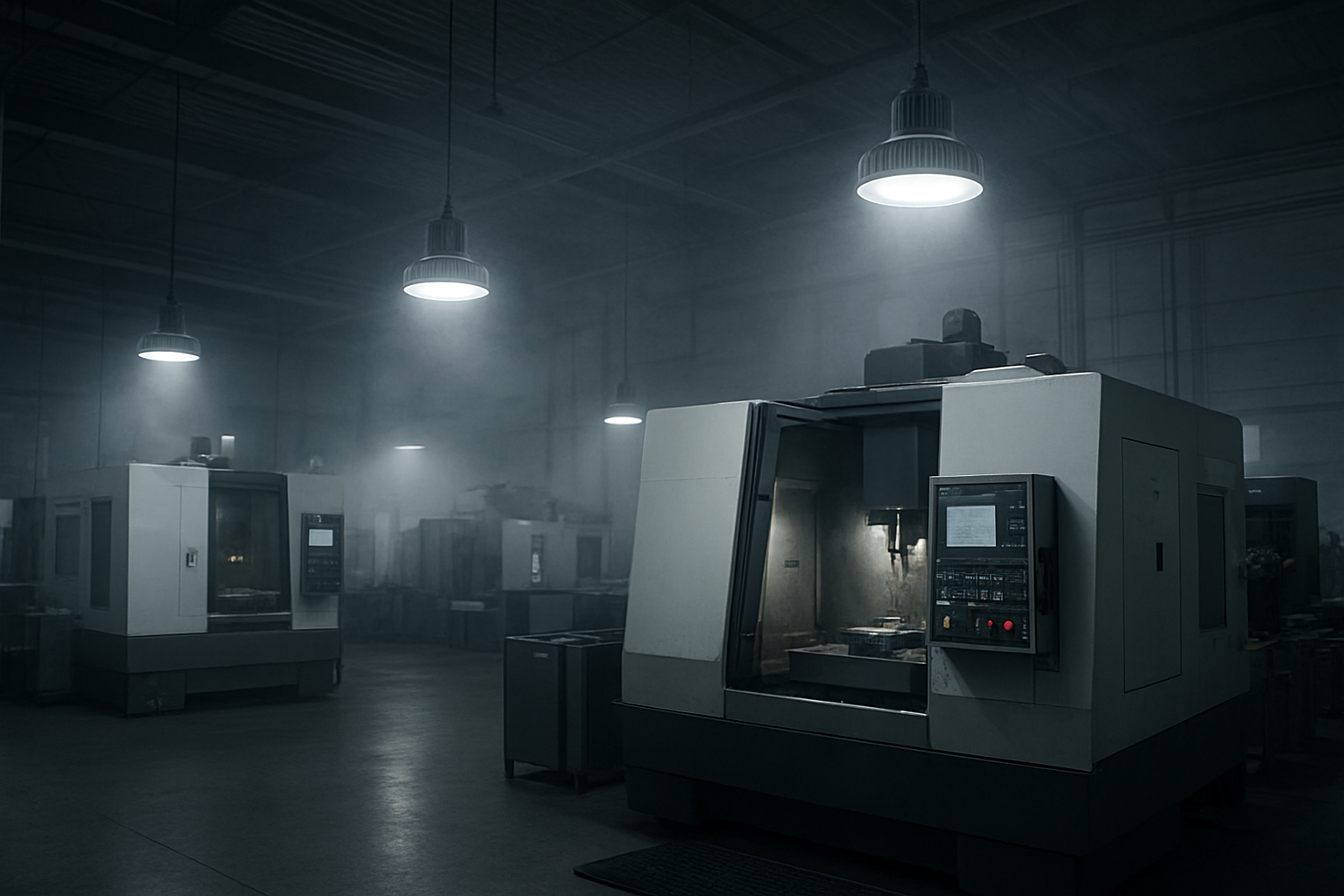

CNC 기계 근처의 오일 미스트는 단순히 '물과 먼지'가 아닙니다. 그 내용은 다음과 같습니다.
탄화수소 오일 및 첨가제
수성 냉각제(종종 알칼리성)
미세한 금속 입자
온도 변화(이로 인해 설비가 '호흡'될 수 있음)
이것이 바로 를 향해 나아가는 이유입니다 . IP66/IP67+ 조명이 스플래시 경로에 있거나 프로세스에 가까울 때(일반 하이 베이보다 기계 조명에 더 가까운)
이를 사양하는 실용적인 방법은 다음과 같습니다.
선택하십시오 . IP65를 고정물이 머리 위에 있고 직접적인 스프레이 경로 외부에 있고 청소가 닦아내거나 가벼운 미스트일 때
선택하십시오 . IP66을 정기적인 냉각수 분사, 잦은 청소 또는 이전에 오일 침투 실패를 본 적이 있는 경우
를 고려하십시오 . IP67+ 등기구가 공정 가까이에 장착되거나 기계 조명처럼 노출되거나 심하게 젖거나 축적되는 경우
미국에서는 여전히 많은 이해관계자들이 'NEMA'를 사용합니다. 문제는 다음과 같습니다.
NEMA 인클로저 유형(NEMA 250)은 더 넓은 조건(때때로 건축/부식 예상)을 포괄합니다.
IP 등급(IEC 60529)은 고체와 물 침투에만 초점을 맞춥니다.
따라서 IP 등급이 NEMA 유형과 '동일'하다고 말할 수 없습니다. 근사치로만 말할 수 있고, 테스트 차이를 존중할 때만 말할 수 있습니다.
기름기/먼지가 많은 실내 기계 환경의 경우 NEMA 12 및 NEMA 13이 자주 호출되는 유형입니다. 가장 신뢰할 수 있는 참고 자료는 공식입니다. NEMA 외함 유형 정의(PDF).
제출서에서 실내 오일/냉각수 스플래시 보호를 요청하는 경우 찾으세요. NEMA 13 언어를 .
주로 먼지 + 물방울/누출 비부식성 액체가 목표인 경우 , NEMA 12가 나타날 수 있습니다.
호스 다운이 범위에 있는 경우 NEMA 4/4X가 지정된 것을 볼 가능성이 더 높습니다. 그러면 IP 대상은 일반적으로 IP66 영역으로 이동합니다(그러나 정확한 목록을 확인하지 않고 이를 대체물로 취급하지 마십시오).

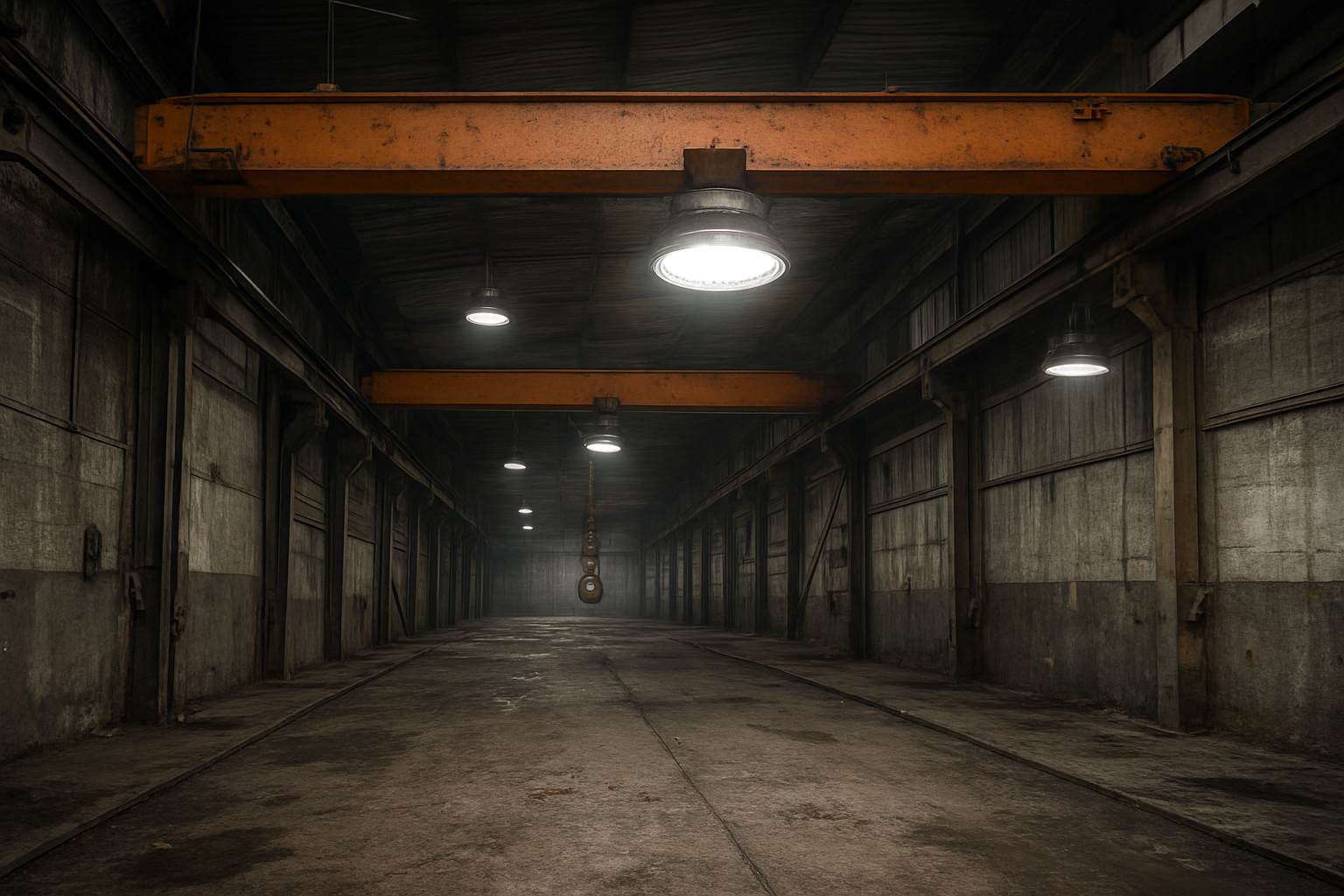

크레인 베이나 자재 취급 경로를 따라 조명을 설치하는 경우 숨겨진 가장 큰 위험은 물이 아니라 기계적 손상 입니다 .
스윙 도구 및 후크
유지보수 중 우발적인 접촉
시간이 지남에 따라 진동이 풀리는 패스너
파편 영향
이것이 바로 IK 등급 (충격 보호)이 중요한 부분입니다. IK 코드는 IEC 62262 에 의해 정의 되며 표준화된 방식으로 충격 저항을 설명합니다. I‑Valo의 가이드 IK 등급(IEC 62262) 은 깔끔한 개요입니다.
실용적인 경험 법칙:
IK07–IK08 : 일반 산업용 내구성
IK09–IK10 : 고위험 구역(크레인, 지게차, 접근 가능한 고정물, 빈번한 유지보수 접촉)
'아무도, 아무 것도 이 문제를 해결하지 못할 것입니다'라고 자신있게 말할 수 없다면 더 높은 IK를 지정하는 것을 후회하지 않을 것입니다. 특히 깨진 렌즈 하나의 비용이 종료 및 콜백인 경우에는 더욱 그렇습니다.
사람들이 'IP65 조명'이라고 하면 '하우징이 밀봉된 것처럼 보인다'는 뜻인 경우가 많습니다. 현장에서 밀봉 성공 여부는 두 자리 숫자로 표시되지 않는 세부 사항에 따라 달라집니다.
개스킷 소재 및 압축 설계
케이블 글랜드 및 진입점
렌즈/하우징 인터페이스 평탄도
진동 시 패스너 유지력
압력 균등화(환기구)와 응축 제어
⚠️ 경고 : 고정 장치는 실험실에서 IP 등급을 받았지만 개스킷이 부풀어 오르 거나 렌즈가 열리 거나 케이블 입구가 실제 누출 경로인 경우 오일 미스트에서 여전히 작동하지 않을 수 있습니다.

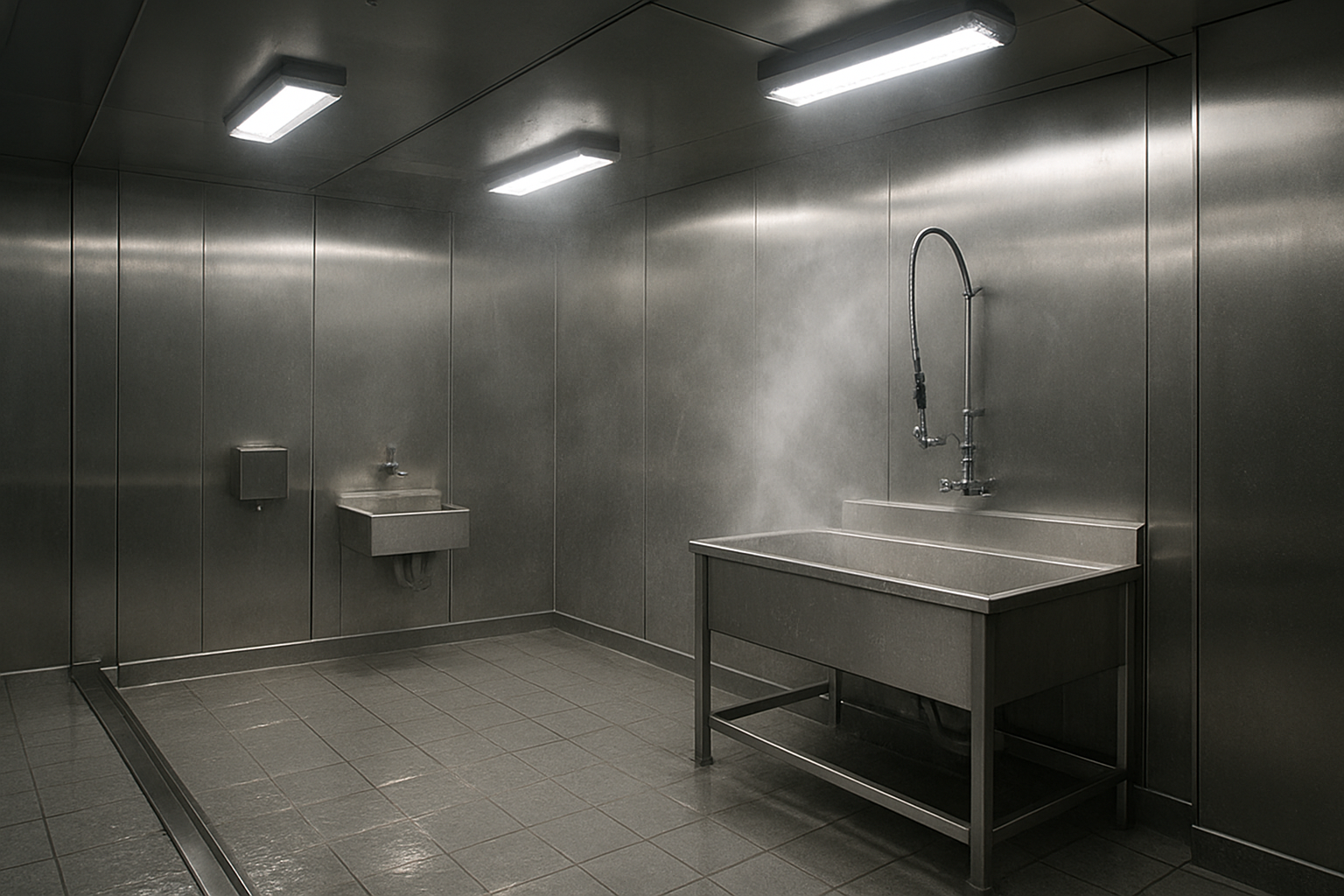

기름진 공장에서 '내화학성'은 하나의 화학물질인 경우가 거의 없습니다. 절삭유, 탈지제, 세제, 때로는 솔벤트 물티슈 등을 순환적으로 혼합하는 것입니다.
화학적 호환성 차트를 출발점으로 사용하십시오(보장 아님). Phelps Industrial Products는 다음에서 접근 가능한 참조 자료를 제공합니다. 내화학성 개스킷 엘라스토머 차트.
등기구를 위한 실용적인 선택 렌즈는 다음과 같습니다.
EPDM : 수성 유체 및 세제에 강한 경우가 많지만 오일/용제에는 적합하지 않을 수 있습니다.
니트릴(NBR) : 일반적으로 오일에 강합니다. 세척제 및 용제 노출에 따라 성능이 혼합됩니다.
FKM(Viton) : 다양한 오일/화학물질에 대한 광범위한 내성; '미지의 물질을 처리'해야 하지만 특정 화학 물질에 대한 제한 사항을 확인해야 할 때 좋은 후보입니다.
FKM이 공격적인 노출에 널리 사용되는 이유에 대해 빠르게 설명하고 싶다면 Global O-Ring에 대한 간단한 개요가 있습니다. O-링의 FKM/Viton 내화학성.
지정 팁: 모든 것을 변화시키는 한 가지 질문을 시설에 물어보십시오. '세정제/탈지제는 무엇이며 솔벤트 물티슈를 사용하는 사람은 있습니까?' 그런 다음 그에 따라 개스킷 제품군을 일치시킵니다.
가혹한 화학적 성질과 장기적인 명확성을 위해 강화유리가 일반적으로 승리합니다 .
많은 용매와 오일에 대한 저항력 향상
시간이 지남에 따라 덜 괴롭힘
더 나은 긁힘 방지(반복적인 청소 후에 중요함)
렌즈 재료가 화학 물질에서 어떻게 작용하는지에 대한 참조점은 Banner Engineering의 하우징 및 렌즈 재질에 대한 내화학성 가이드(PDF)가 유용합니다.
더 단단한 고정 장치는 일반적으로 자연스러운 공기 흐름이 적습니다 . 이는 내부 온도를 상승시켜 LED 루멘 감가상각을 가속화하고 운전자에게 스트레스를 줄 수 있습니다.
뜨거운 지역에서 '밀봉된' 설비가 변색되거나 깜박이거나 죽는 것을 본 적이 있다면 일반적으로 열 설계가 근본 원인입니다.
찾아야 할 것:
강력한 열 경로 (견고한 알루미늄 방열판이 도움이 됨) LED 보드에서 외부 하우징까지의
드라이버 열 분리 (드라이버가 LED 보드 옆에서 베이킹되지 않는 경우)
주변 온도 등급 및 게시된 정격 감소 지침.
IP 장애의 대부분은 유지 관리 실패입니다. 기름진 상점에서는 작업 종료에 대한 간단한 서비스 주기를 구축하십시오.
6~12개월마다 : 기름기가 많거나 먼지가 많은 지역에서는
개스킷 압축 세트 및 균열 검사
렌즈 선명도 확인(흐림/균열)
패스너가 느슨해지지 않았는지 확인하세요(진동).
케이블 입구 및 글랜드 검사
딥 클린 또는 고압 세척 작업 후 :
습기 유입 및 밀봉 손상이 있는지 설비 샘플을 무작위로 검사합니다.
고객이 공격적인 세척 화학 물질을 사용하는 경우 안정적인 성능이 나타날 때까지 주기를 단축하십시오.
시설의 일부가 식품 취급, 포장 또는 검사인 경우 NSF 관련 규정 준수가 중요할 수 있습니다 . 특히 위생 및 오염 방지가 설비 설계를 주도하는 경우에는 더욱 그렇습니다.
실용적인 설명은 Access Fixtures의 가이드입니다. 안전한 식품 가공을 위한 NSF 등급 조명 . 식품 구역을 인용하는 경우 NSF를 마케팅 라벨이 아닌 검증 작업 으로 취급하십시오 .
계약업체를 위한 두 가지 주요 모범 사례:
가정하지 마십시오 . NSF는 별도의 요구 사항입니다. 설비가 '세척' 또는 'IP65'이기 때문에 NSF를 준수한다고
영역에서 실제로 NSF/ANSI 준수가 필요한 경우 제출되는 모델에 대한 정확한 인증을 확인하십시오.
산업 프로젝트에 간단한 IP65 기준이 필요한 경우 IP65 하이베이를 제품 클래스의 예로 참조할 수 있습니다.
예를 들어 KEOU는 자사의 제품 페이지를 게시합니다. KEOU 내구성 IP65 하이 베이 LED 조명은 갖추고 있습니다 IP65 등급 과 알루미늄 램프 본체를 . 더 폭넓은 검색도 가능합니다 KEOU 하이 베이 조명 범위 . 유사한 IP 대상에 대해 서로 다른 전력량/광학이 필요할 때
이와 별도로 KEOU의 브랜드 소재는 과 같은 내구성 있는 구조를 강조합니다. 강화 유리 및 고품질 알루미늄/다이캐스트 알루미늄 하우징 이는 광학적 선명도와 열 방출을 보존하려고 할 때 오일/먼지 플랜트에서 원하는 방향인 경우가 많습니다. 이를 브랜드 수준 구성 테마 로 취급하십시오. 특정 모델 페이지에서 정확한 렌즈 소재를 확인하지 않는 한
'조명기구: 최소 IP65. 정기적인 스프레이 청소를 통해 CNC 오일 미스트 구역에서는 IP66을 권장합니다.'
'씰 시스템: 냉각수/세정제와 개스킷 재료 호환성을 지정합니다(화학물질 노출에 따라 EPDM/NBR/FKM).'
'렌즈: 장기적 선명도를 위해 용제/화학물질 세척 구역에서 강화 유리를 선호합니다.'
'영향: 일반 산업 분야에서는 IK08+를 지정하고 크레인/자재 취급 분야에서는 IK10을 지정합니다.'
원하신다면 세 가지 세부 사항을 공유해 주시면 입찰 준비가 완료된 깔끔한 사양 라인을 제안해 드리겠습니다.
냉각수/화학물질 노출(수성 냉각수, 유성, 세제, 용제)
청소 방법(wipe-down, 호스다운, 압력 세척)
장착 높이 + 주변 온도
유사한 프로젝트에서 재사용할 수 있는 권장 제공됩니다 . IP/NEMA/IK 타겟과 개스킷/렌즈 재질 설명선이
